ماژول فتوسل ، شدت نور LDR

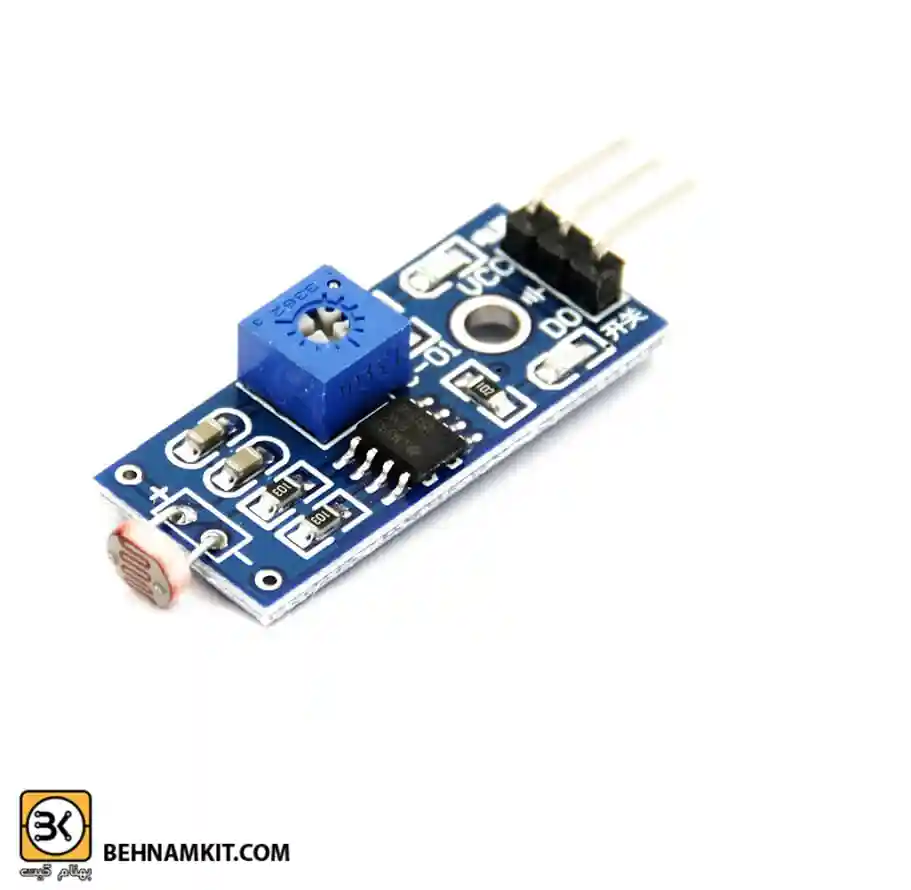

ماژول شدت نور LDR

اندازه گیری پارامترهای فیزیکی، همواره یکی از مسائل مهم در طراحی سیستم های دیجیتال به شمار می رود. یکی از این پارامترهای مهم و کلیدی، شدت نور محیط است. با اندازه گیری شدت نور محیط، می توان فرایندهای مختلفی را کنترل نمود. ماژول شدت نور LDR Sensor Module، یک ماژول جهت اندازه گیری میزان شدت نور محیط است. به کمک این ماژول می توانید میزان شدت نور محیط را به سادگی اندازه بگیرید. این ماژول دارای خروجی دیجیتال است. این خروجی دیجیتال، هر زمان که میزان نور از حدی فراتر رود، فعال می شود. به کمک پتانسیومتر روی برد، می توان حساسیت خروجی دیجیتال را تنظیم نمود. این ماژول با بردهای آردوینو نظیر UNO و MEGA سازگاری دارد. راه اندازی و کار با این سنسور بسیار ساده است. کافیست تغذیه ماژول را متصل کنید. سپس با اتصال خروجی دیجیتال به آردوینو و یا دیگر میکروکنترلرها نظیر ARM  می توانید میزان شدت نور محیط را اندازه گیری کنید.فتوسل یا LDR با قرار گرفتن در یک محیط کاملا تاریک مقاومت آن تا محدوده ۱ مگااهم می‌رسد. با تابش نور در مقابل سنسور مقاومت آن تا نزدیک به صفر افت پیدا می‌کند اما در شرایط نرمال تابش نور، مقاومت در کمترین حالت خود به ۸ تا ۲۰ کیلو می‌رسد.

مشخصات فنی ماژول شدت نور LDR

•  ولتاژ کاری 3.3 الی 5 ولت
• دارای خروجی  دیگری دیجیتال
• جریان مصرفی در حدود 15 میلی آمپر
• راه اندازی سریع و آسان، بدون نیاز به ابزار جانبی
• دارای پتانسیومتر جهت کنترل حساسیت خروجی دیجیتال
• سازگاری کامل با بردهای آردوینو، ESP و سایر میکروکنترلرها نظیر ARM
• دارای پایه های پین هدری جهت اتصال به بردبوردها، بردهای سوراخدار و چاپی و کابل های فلت

کاربردهای ماژول شدت نور LDR

• کنترل و گزارش میزان شدت نور در گلخانه ها
• طراحی و پیاده سازی سیستم های اوتولایت خودروها
• طراحی و پیاده سازی دستگاه های لوکس متر(نور سنج)
• فعال سازی خودکار روشنایی پارکینگ ها و راه پله ها با تاریک شدن هوا

بررسی پایه های ماژول LDR

پایه های ماژول شدت نور LDR به صورت زیر است. بر روی ماژول یک مولتی ترن جهت تنظیم حساسیت سنسور قرار گرفته شده است. با چرخش در جهت ساعتگرد افزایش یافته و پادساعتگرد کاهش می‌یابد.
