درباره  رگولاتور DC به DC کاهنده 5 آمپر XL4015 داری نمایشگر و قابلیت تنظیم ولتاژ خروجی

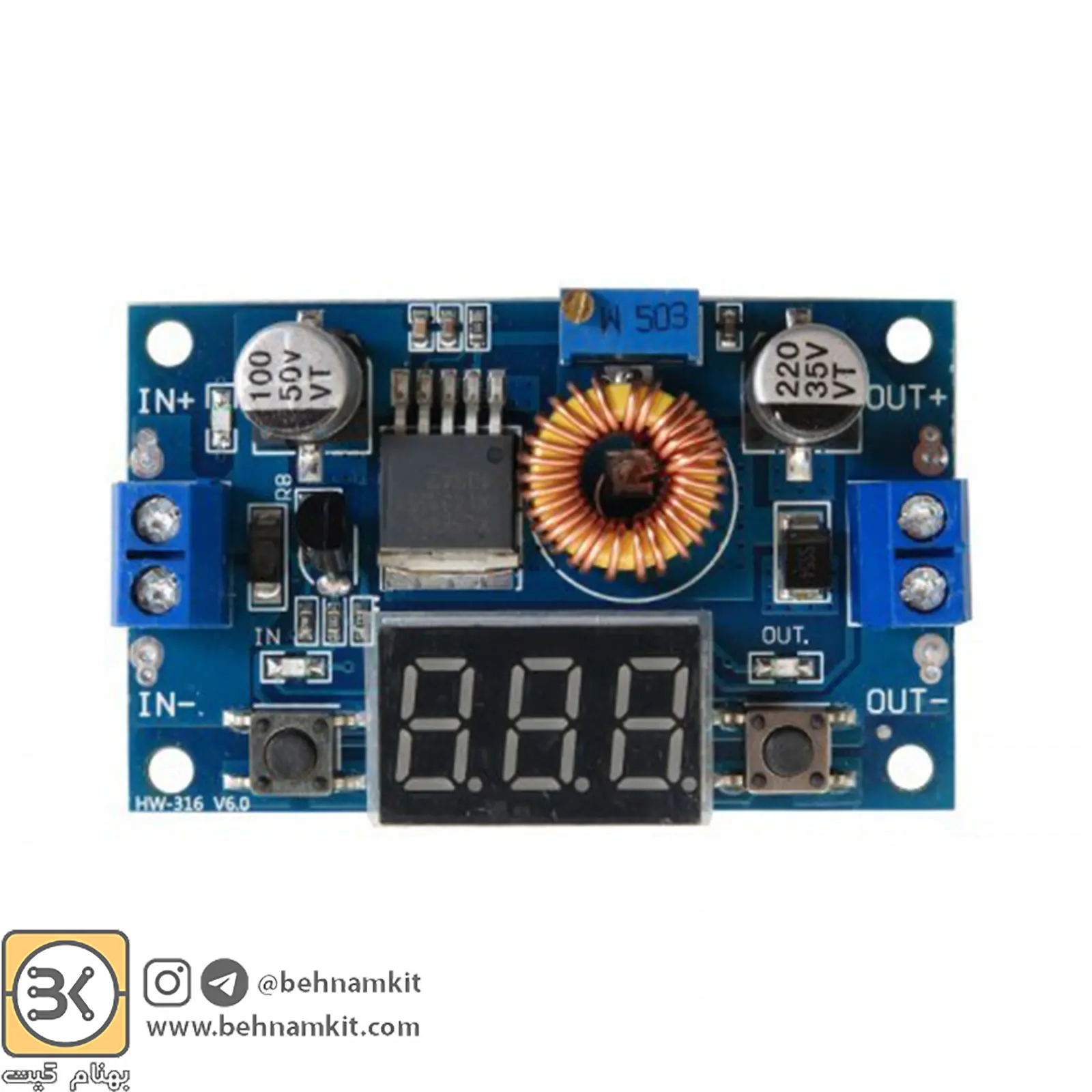

ماژول XL4015 یک مبدل DC/DC و کاهنده ولتاژ از نوع Buck بوده که با استفاده از رگولاتور XL4015 ساخت کمپانی XLSEMI طراحی و ساخته شده است. نحوه کارکرد این ماژول به این صورت است که با اعمال ولتاژ ورودی در محدوده ی 8 تا 36 ولت DC، یک خروجی با ولتاژ و جریان قابل تنظیم توسط مولتی ترن های مجزا روی برد ایجاد میکند، بطوریکه ولتاژ خروجی در بازه 1.25 تا 32 ولت و جریان خروجی در محدوده 0 تا 5 آمپر قابل تنظیم است.

حداکثر جریان خروجی این ماژول 5 آمپر بوده و حداکثر توان خروجی آن نیز 75 وات میباشد.

این ماژول دارای یک 7Segment چهار رقمی بعنوان نمایشگر مقادیر ولتاژ و جریان همراه با یک کانکتور USB بعنوان خروجی ولتاژ است که میتوان با تنظیم آن روی 5 ولت از آن برای شارژ دستگاه هایی که از طریق کابل USB شارژ میشوند استفاه نمود.

نکته بسیار مهم در مورد کانکتور USB این است که ولتاژ خروجی روی آن 5 ولت ثابت نمی باشد و از ولتاژ خروجی ماژول تبعیت میکند لذا حتما قبل از اتصال دستگاه USB به آن ولتاژ آنرا اندازه گیری کرده و روی 5 ولت تنظیم نمایید.

مشخصات رگولاتور DC به DC کاهنده 5 آمپر XL4015 داری نمایشگر و قابلیت تنظیم ولتاژ خروجی
Input Voltage 8-36 VDC
Output Voltage Adjustable: 1.25-32 VDC
Output Current Adjustable & Maximum: 5A with Output Short Protection
Output Power Maximum: 75W With Thermal Shutdown
Operating Temperature -40℃ to +85℃
Operating Frequency 180 KHz
Conversion Efficiency Up to 96%
Display Can be Switched of Showing Input Voltage, Output Voltage, Current and Power
