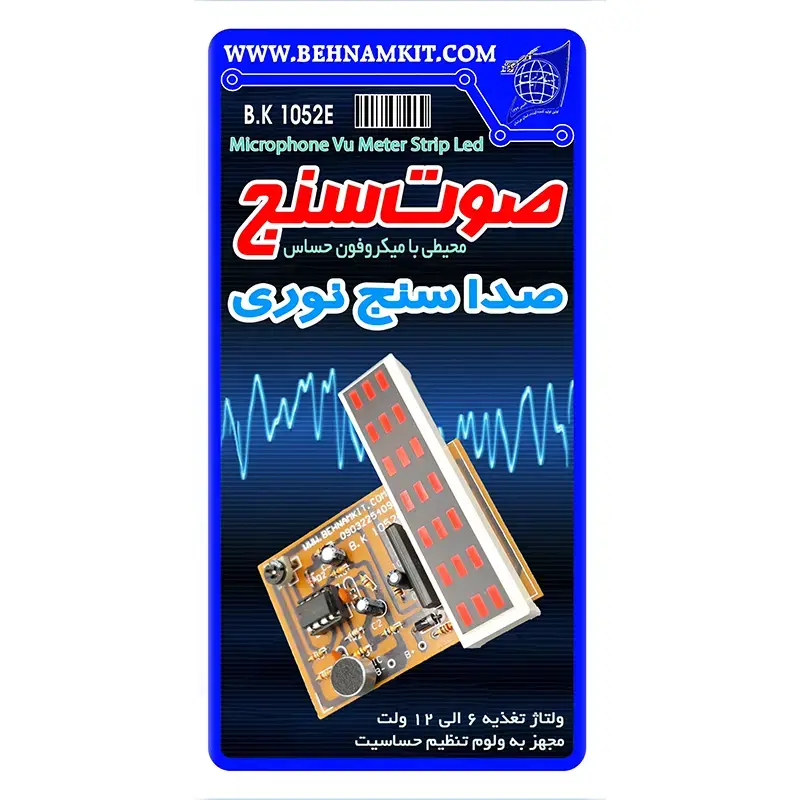

کیت صوت سنج محیطی با میکروفون

• صوت سنج وسيله اي است که ميزان شدت صدا را با روشن کردن تعداد بيشتر ديودهاي نوراني مشخص و آشکار مي کند بطوري که اگر اين وسيله را بر روي بلندگوي سيستم پخش صوت راديو يا موزيک خود قرار دهيد، با شدت و افزايش قدرت صداي خروجي، ديودهاي نوراني يا همان LED بارگراف هاي مدار بيشتر روشن شده و جلوه و نمايش زيبايي را بوجود خواهد آورد.
• به عبارت ديگر به اين مدار، رقص نور با موزيک يا شدت سنج صداي نوري يا صوت سنج يا موزيک لايت نيز ميتوان گفت . اين مدار به يک منبع تغذيه 6 الي 12 ولت مستقيم نياز دارد.

• این کیت صوت سنج نیازی به اتصال مستقیم و سیمی منبع صوتی ندارد بطوریکه دارای مدار تقویت صدای پیشرفته میکروفنی بوده و کافیست آنرا در محیط مورد نظر خود قرار دهید.
• میکروفن صدا را از محيط دريافت کرده و حرکت چشم نوازي را در LEDها به وجود مي‌آورد و هماهنگي و رقص متناسبي از نور و صدا به نمايش در خواهد آمد.
• مدار دارای بارگراف با 21 دیود نورانی در سه ردیف هفتایی می باشد.
• دارای حساسیت بسیار عالی و قابلیت تنظیم آن به کمک پتانسيومتر

ابعاد فیبر : 45 در 65 میلیمتر

مشخصات

نوع کالا : ماژول صوت سنج
ولتاژ کار: 5 الي 12 ولت DC (پيشنهادي 9 ولت)
مدل LED : بارگراف 21 تایی
ورودي صدا: ميکروفون خازني با حساسيت بالا
امکان تنظيم حساسيت صدا با پتانسیومتر
بر پايه تراشه LM358 و KA2284

مجهز به ديود حفاظتي جهت اتصال معکوس، که مي تواند به طور موثري از سوختن مدار به دليل معکوس بودن منبع تغذيه جلوگيري کند.

توضيحات تكميلي و قدم به قدم مونتاژ، آزمايش، عيب‌يابي دستگاه و نحوه استفاده از آن در  جزوه راهنماي كيت بطور كامل تشريح شده است.
