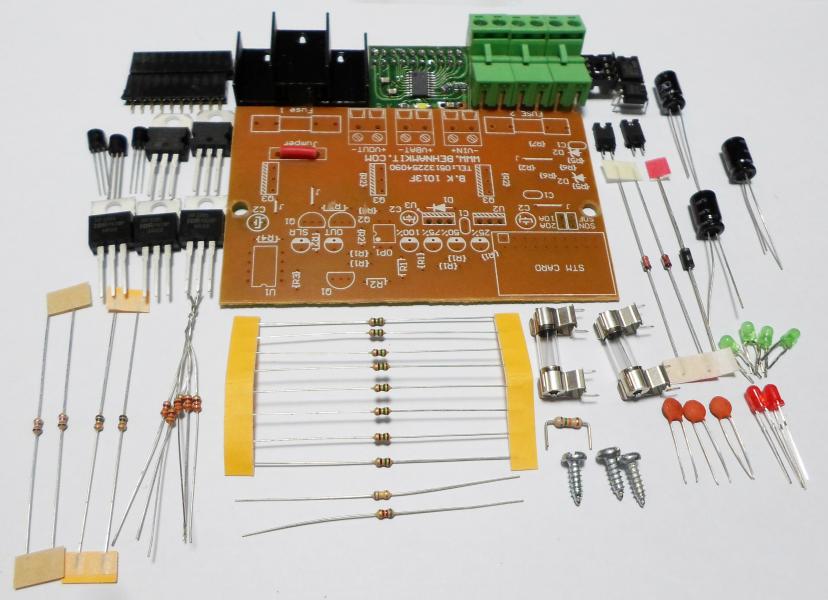

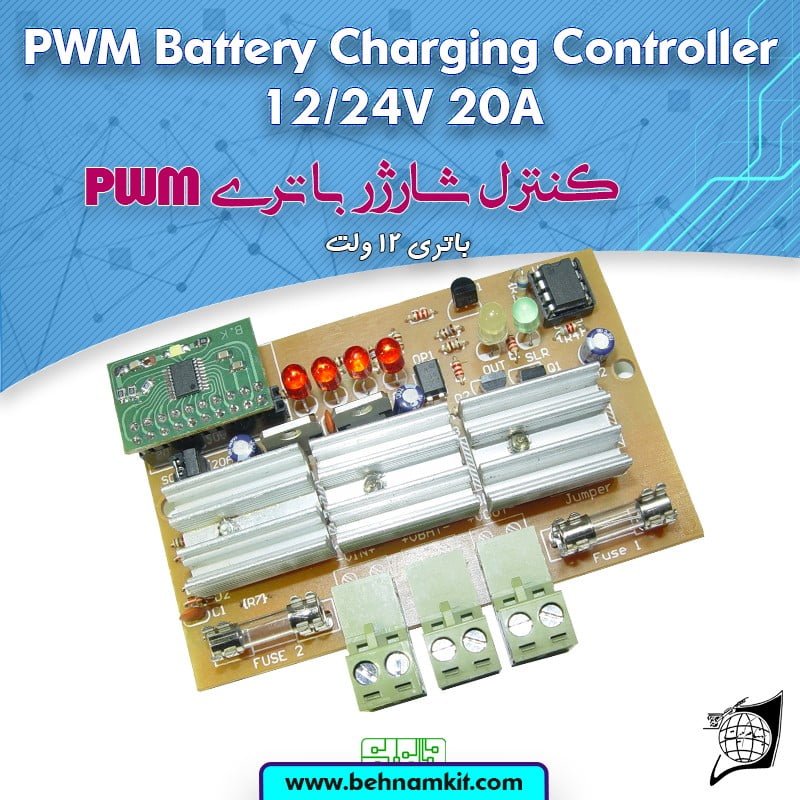

کیت کنترل شارژ باتری 12 و 24 ولت 20 امپر pwm

با بکار گيري روز افزون پنل هاي خورشيدي و ذخيره ولتاژ پاک ما را نيازمند کنترل کننده شارژ و دشارژ باطري مي‫کند. به همين جهت نياز است تا دستگاهي هر لحظه ميزان شارژ را با سنجش دقيق ولتاژ باتري رصد کرده و به موقع لزوم دستور شارژ و يا به موقع رسيدن به حد پايين ولتاژ دستور قطع ولتاژ را صادر کند

اين مدار قابليت کنترل شارژ تمام باتري هاي 12 و 24 ولت تا سقف 20 آمپر از طريق ترانسفورماتور و يا دينام و هر منبع شارژ ديگري را نيز دارد و صرفا” براي شارژرهاي خورشيدي نيست.

تکنيک PWM  استفاده شده در اين کنترلر به باتري اجازه مي دهد که با تنش و استرس کمتري شارژ شود و در نتيجه طول عمرباتري افزايش مي‫يابد.

هم چنين مي تواند باتري ها را در يک حالت شارژ کامل(شناور) به صورت نامحدود نگه دارد.

■ اين دستگاه به محض پايين آمدن ولتاژ باتري به طور اتوماتيک شروع به شارژ مي کند و با شارژکامل باتري جريان را قطع مي کند.

■ يکي ديگر از امتيازات اين کيت آن است که وقتي باتري شارژ شد (يعني ولتاژ براي باتري هاي 12V به 13.3V برسد) بطور اتوماتيک قطع مي شود و هنگامي که ولتاژ باتري کاهش پيدا مي کند بطور خودکار به کار مي افتد و باتري را شارژ مي نمايد.

■ براي شارژ باتري 12 ولت يک عدد آداپتور 15 الي 16 ولت با جريان نيم الي 10 آمپر را تهيه نمائيد.

■ مشخصات سيستم شارژ هوشمند 12 و 24 ولت:

داراي فيوز حفاظتي

حرفه ايي با قيمت مقرون به صرفه

حداکثر مقدار جريان قابل شارژ 20A

داراي LED هاي نمايشگر ميزان شارژ

حفاظت در مقابل اتصال کوتاه و اضافه بار مصرفي، قابل تنظيم

داراي کنترل بار چند حالته و حفاظت معکوس بودن قطب باتري و پنل

يک شارژر تمام اتوماتيک براي انواع باتري هاي خشک، اسيدي يا اتمي

داراي مدار قطع کن اتوماتيک در مقابل شارژ و تخليه بيش از حد باتري

استفاده از MOSFET به عنوان سوئيچ الکترونيکي، بدون استفاده از هر گونه سوئيچ مکانيکي

قابل استفاده به عنوان برق اضطراري UPS براي سيستم‫هاي حفاظتي و ……..

ايده آل براي شارژ باتري اتوموبيل
