کیت آژیر و چشمک زن پلیسی، ۶ تا ۹ ولت
2,500,000 ریال
تابه‌حال فکر کرده‌اید ماشین‌های پلیس چطور با آن ریتم منظم، نور آبی و قرمز را به رقص درمی‌آورند و هم‌زمان صدایی با فرکانس متغیر تولید می‌کنند که از چند کیلومتری شنیده می‌شود؟ راز این ماجرا دیگر یک پرونده‌ی محرمانه نیست!
کیت چشمک‌زن و آژیر پلیس بهنام‌کیت (مدل B.K 1106c) یک کارگاه آموزشی تمام‌عیار در دستان شماست. در این کیت، دو عدد از مشهورترین و محبوب‌ترین چیپ‌های تاریخ الکترونیک یعنی تایمرهای ۵۵۵ با هم همکاری می‌کنند: تایمر اول وظیفه دارد با نوسان‌سازی فرکانس پایین، رقص نور جذاب ال‌ای‌دی‌های قرمز و آبی را مدیریت کند و درست در همان لحظه، با یک مدولاسیون هوشمندانه، فرکانس تایمر دوم را دستکاری کند تا آژیر کشدار و واقعی پلیس از دل بلندگو متولد شود!
فرقی نمی‌کند یک تازه‌کار مشتاق باشید که می‌خواهد اولین لحیم‌کاری تمیز زندگی‌اش را تجربه کند، یا یک خوره الکترونیک و مادِرساز ماکت و ربات؛ مونتاژ این فیبر مدار چاپی دقیق و قطعات باکیفیت، هم لذت ساخت را به شما می‌چشاند و هم اصول بنیادی مدارات نوسان‌ساز (Astable Multivibrator) و مدولاسیون صدا را در عمل به شما آموزش می‌دهد.
هویه را داغ کنید؛ وقتِ برقراری نظم و قانون در دنیای مدارهای الکترونیکی رسیده است!
ناموجود
| حداقل تعداد | درصد تخفیف |
|---|---|
| 50 | 5% |
| 100 | 10% |

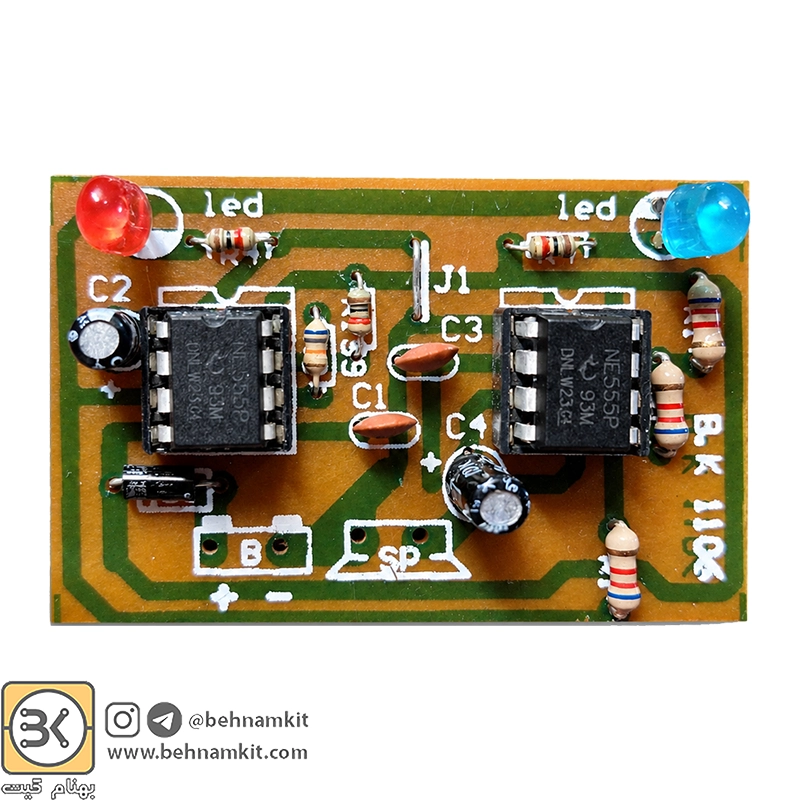

کیت آموزشی آژیر و چراغ چشمک‌زن پلیسی (مدل B.K 1106)
ترکیب هیجان‌انگیز نور و صدا با دو آی‌سی محبوب NE555!
اگر به دنبال یک پروژه‌ی جذاب، کاربردی و در عین حال آموزشی برای یادگیری الکترونیک و تقویت مهارت لحیم‌کاری هستید، کیت چراغ گردان و آژیر پلیسی B.K 1106 بهترین انتخاب برای شماست. این کیت شبیه‌ساز واقعی چراغ‌های چشمک‌زن (قرمز و آبی) و صدای زیر و بم آژیر خودروهای پلیس است.
✨ ویژگی‌های برجسته کیت
- آموزش عملی نوسان‌سازها و مدولاسیون فرکانس: استفاده از دو عدد آی‌سی تایمر ۵۵۵ در مد آستابل (Astable).
- افکت نوری واقعی: دارای دو عدد LED پرنور (قرمز و آبی) با ریتم چشمک‌زن متناوب.
- صدای دوصدائه (Dual-Tone Siren): مدولاسیون فرکانس خروجی و تولید صدای آژیر از طریق بلندگو.
- فیبر مدار چاپی (PCB) باکیفیت و راهنما: دارای چاپ راهنمای قطعات (Silkscreen) روی برد جهت مونتاژ آسان و بدون خطا.
- مدار محافظتی: مجهز به دیود محافظت در برابر اتصال معکوس قطب‌های تغذیه.
- مناسب برای: دانش‌آموزان، دانشجویان، علاقه‌مندان به الکترونیک، کارگاه‌های رباتیک و پروژه‌های ماکت‌سازی.
🔍 نحوه عملکرد علمی مدار (چگونه کار می‌کند؟)
این مدار بر پایه‌ی دو طبقه‌ی مجزا از آی‌سی ۵۵۵ طراحی شده است:
- طبقه‌ی اول (نوسان‌ساز فرکانس پایین – LFO): آی‌سی سمت چپ به عنوان یک اسیلاتور فرکانس پایین عمل کرده و ریتم چشمک زدن چراغ‌ها (LEDهای آبی و قرمز) را کنترل می‌کند.
- طبقه‌ی دوم (نوسان‌ساز صوتی – Audio Oscillator): خروجی طبقه‌ی اول از طریق پایه‌ی ۵ (Control Voltage) وارد آی‌سی دوم می‌شود. این کار باعث مدولاسیون فرکانس (FM) صدای تولیدی شده و صدای آژیر پیوسته از فرکانس بم به زیر تغییر لحن می‌دهد.
- خروجی صدا: سیگنال نهایی از طریق خازن کوپلاژ به بلندگو منتقل شده و صدای آژیر پلیسی قدرتمند تولید می‌شود.

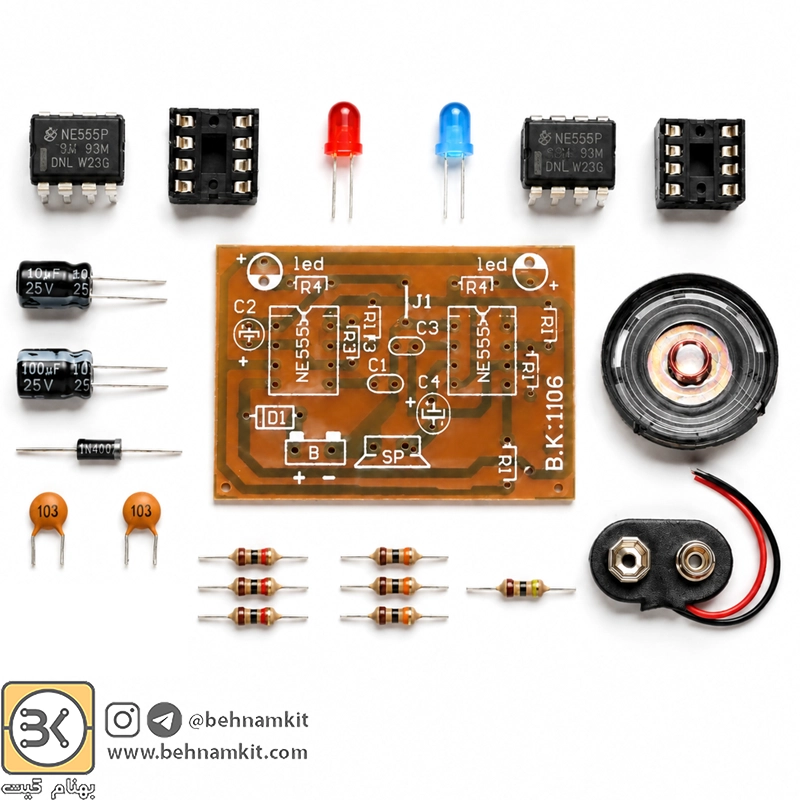

📦 محتویات بسته (BOM)
- ۱ × فیبر مدار چاپی اختصاصی مدل B.K 1106
- ۲ × آی‌سی تایمر NE555 به همراه سوکت ۸ پین
- ۲ × ال‌ای‌دی ۵ میلی‌متری (۱ عدد قرمز + ۱ عدد آبی)
- ۱ × بلندگوی کوچک (اسپیکر ۸ اهم)
- ۱ × دیود محافظ 1N4007
- ۲ × خازن الکترولیتی
- ۲ × خازن عدسی/سرامیکی
- مجموعه‌ی مقاومت‌های دقیق کربنی ۱/۴ وات
- سیم رابط / سرباتری جهت اتصال منبع تغذیه
⚙️ مشخصات فنی
| مشخصه | مقدار |
|---|---|
| ولتاژ کاری | ۶ الی ۹ ولت DC (باتری کتابی ۹ ولت یا آداپتور) |
| جریان مصرفی | حدود ۳۰ تا ۸۰ میلی‌آمپر (بسته به ولتاژ) |
| آی‌سی‌های اصلی | ۲ عدد NE555P |
| ابعاد برد | جمع‌وجور و مناسب برای قرارگیری در انواع ماکت و جعبه |
| سطح مهارت مورد نیاز | مبتدی تا متوسط |
💡 نکته مونتاژ: هنگام لحیم‌کاری، به جهت پایه‌های مثبت و منفی خازن‌های الکترولیتی، خط کاتد دیود و جهت بریدگی (Notch) آی‌سی‌ها دقت فرمایید.
