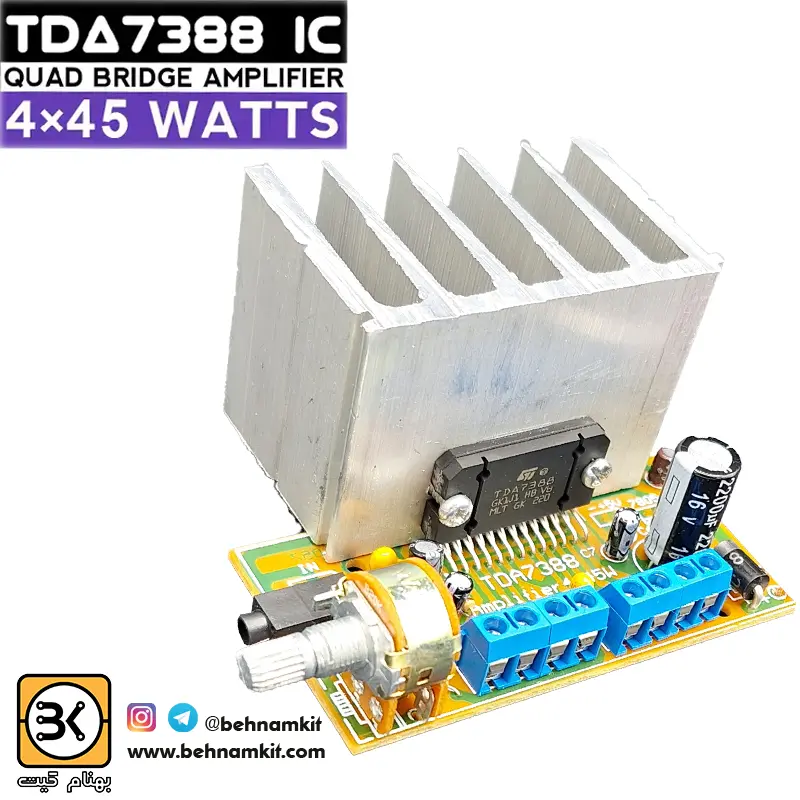

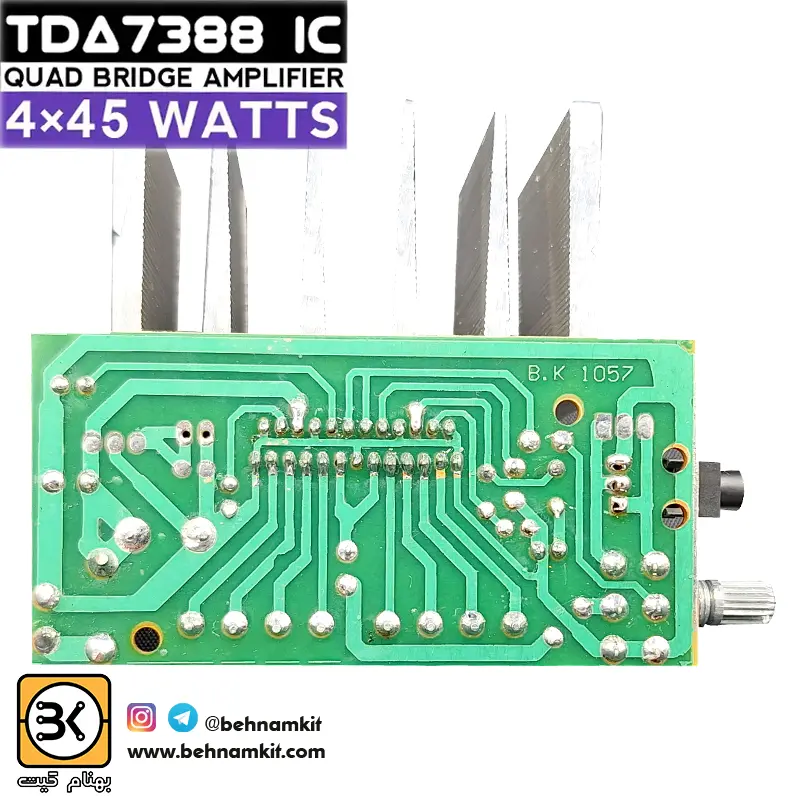

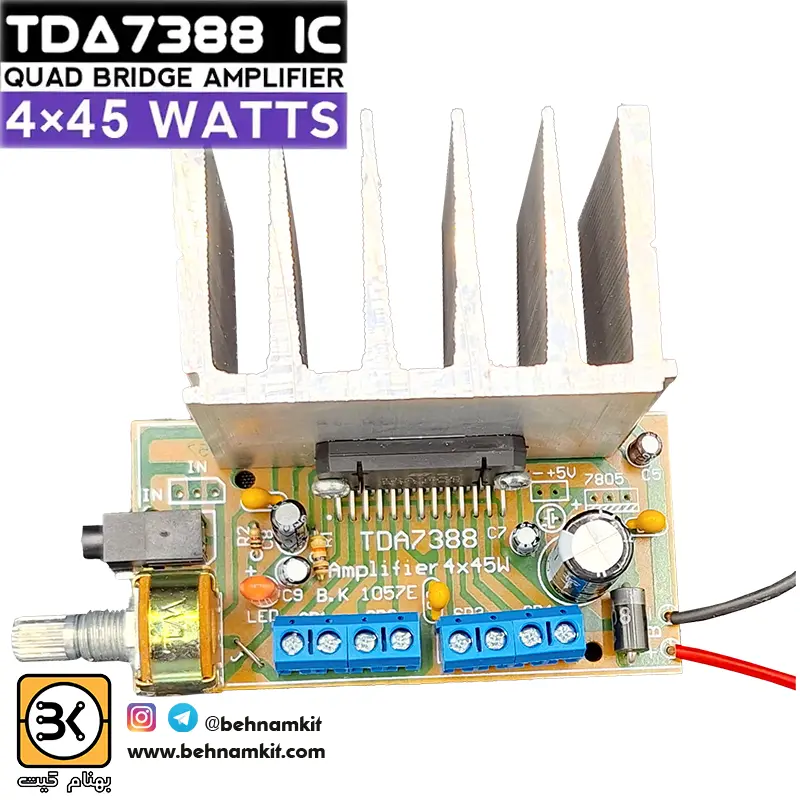

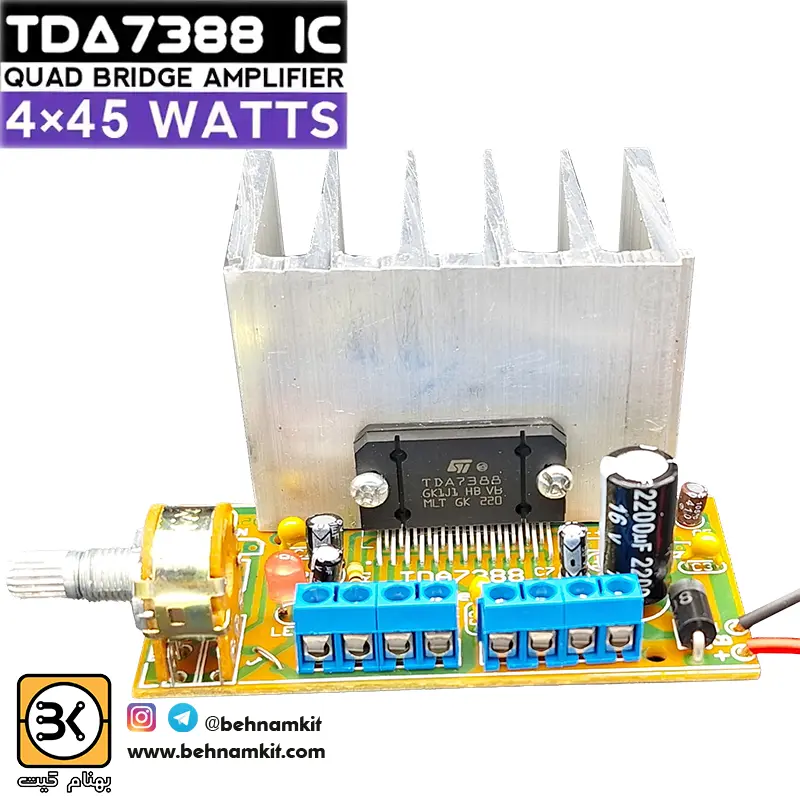

کیت آمپلی فایر 4x45W با تراشه TDA7388

■ آمپليفاير استريو 4 کانال 4*45 وات با TDA7388

آي سي معروف TDA7388 يک آمپليفاير قدرت صوتي کلاس AB با فناوري جديد است و تقويت کننده صداي حرفه اي و تمام عيار است که تمام موارد مورد نياز جهت ساخت يک آمپلي فاير کامل را در اختيار طراح قرار مي‌دهد ، اين چيپ ساخت شرکت ST مي باشد و در اکثر پخشهاي Pioneer با نام PLA استفاده مي‌شود .
به دليل عدم نياز TDA7388 به قطعات اضافي زياد، ساخت مدار فشرده را امکانپذير کرده است.

در داخل اين چيپ 4 آمپلي‌ فاير پل زده (Bridge) وجود دارد که هر کدام به تنهايي قادر به ارائه توان مناسب براي راه اندازي انواع بلندگو هاي ووفر ، ميدرنج ، توييتر و … مي‌باشد . بيشترين توان خروجي در امپدانس 4 اهم، ولتاژ 12 ولت و تامين جريان مناسب تحقق پيدا ميکند.
در صورت استفاده از کابل صداي کوتاه ، مرغوب و شيلد دار و همچنين تغذيه ي مناسب هيچ نويزي به گوش نخواهد رسيد .
روي برد سوکت 3 پين تعبيه شده است که مي‌توان براي اتصال انواع فلش پلير و بردهاي مختلف صوتي به آمپلي فاير از آن بهره گرفت.
و همچنين جک ورودي از نوع 3.5 ميلي متري و مي‌توان براي اتصال سريع و آسان انواع منبع صوتي مانند گوشي موبايل و آيپاد و پلير هاي همراه از آن استفاده کرد.

کاربردها :
جهت ساخت سيستم هاي صوتي همراه
(Portable Sound BOX)
جهت نصب بر روي انواع پخش هاي خودرويي قديمي
استفاده به عنوان اسپيکر هاي خانگي و روميزي
جايگذاري در دستگاه هاي صوتي چيني که کيفيت چنداني ندارند
جهت نصب بر اي تقويت صداي انواع MP3 player هاي روپنلي

مشخصات :
ولتاژ ورودي تغذيه : 9 الي 16 ولت DC
جريان مورد نياز : 4~10 آمپر
جريان بي باري (بدون بار) : mA150
پاسخ گويي فرکانس :Frequency 20-20.000 Hz
ابعاد برد با هيت سينک 8x7x4 سانتیمتر مي باشد .
تعداد کانال ورودي: 2 کانال ، چپ + راست
تعداد کانال خروجي : 4 کانال ( دو کانال چپ + دو کانال راست)
امپدانس خروجي : 4 الي 16 اهم
امپدانس ورودي : 20 کيلو اهم
محافظ پلاريته معکوس با ديود
ورودي صوت بصورت جک  jack3.5mm+ سه پين XH-3 استاندارد مي باشد .
از نظرکيفتي ، کيفيت صداي خروجي فوق العاده مطلوبي دارد.
براي استفاده مداوم از مدار آمپلي فاير با حداکثر توان ، بهتر است که از هيت سينک با سايز بزرگتر و خمیر سيليکوني استفاده کنيد .

TDA7388 4 CH Amplifier
V cc= 8-16 Vdc
I cc= 2-10 A
I q= 150mA (nolaod)
Frequency response: 20-20.000KHz
V in:+- 8 V
Input : 2 channel
Output : 4 channel
Po norm : 4×22 Watt THD=1% @ 15 VDC @4 ohm Po max : 4×45 watt
Output load impedance : 4-16 ohm
Input impedance : 20 Kohm
Protection :
Output short circuit to gnd, to VS, across the load
Overrating chip temperature with soft thermal
limiter Reversed battery
Dimension : 80x40x30 (mm) LxWxH
Dimension (with heat sink): 80x70x40 (mm) LxWxH
