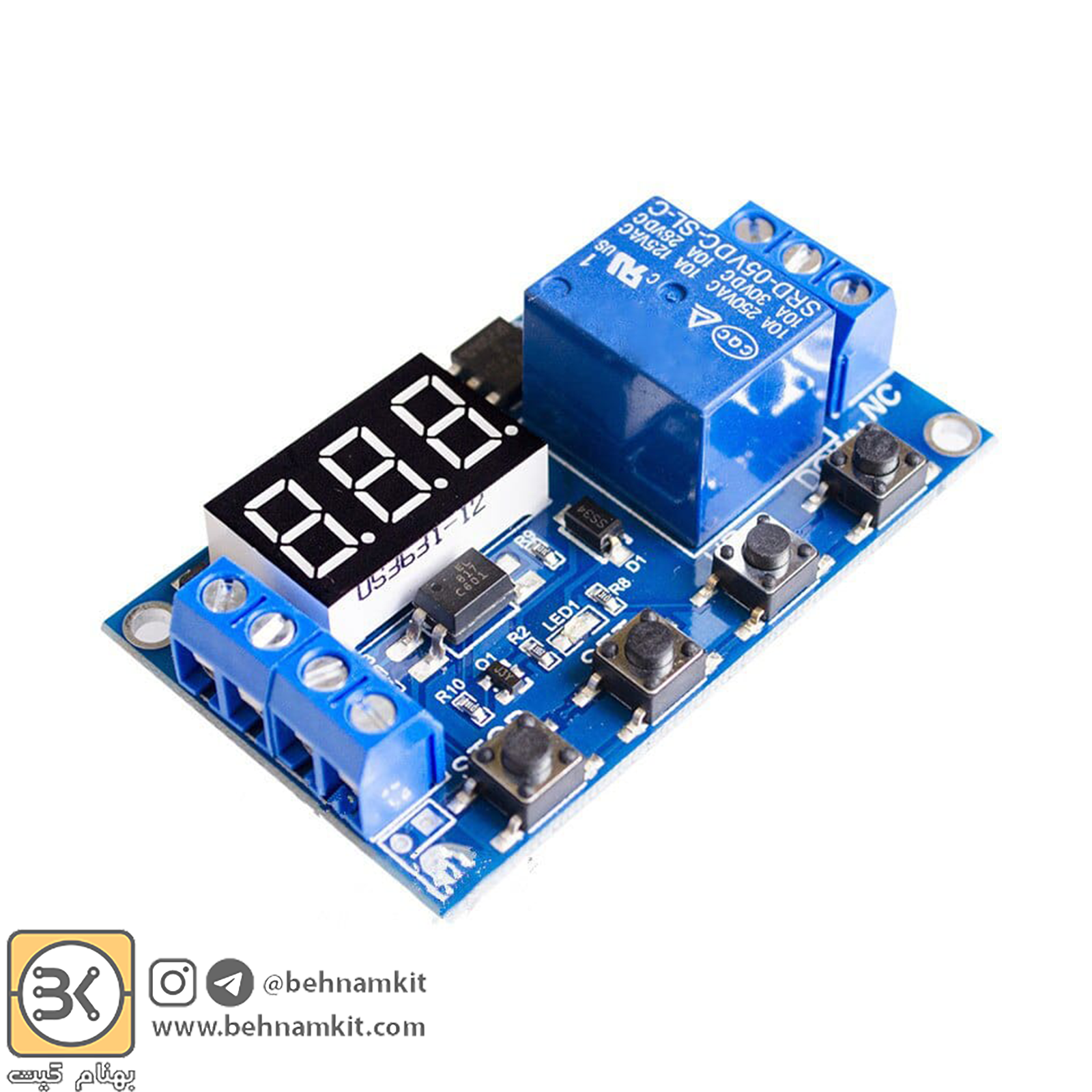

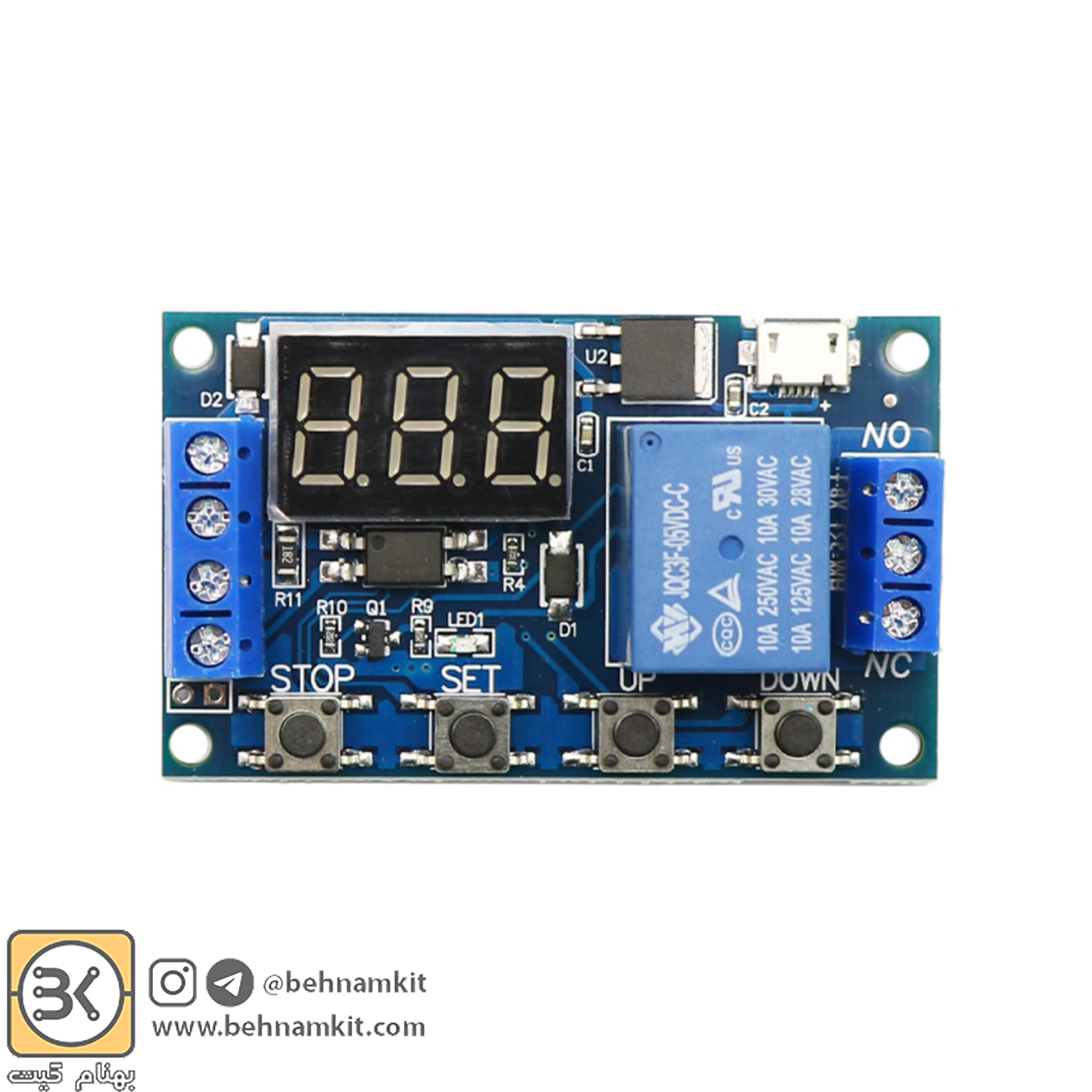

ماژول تایمر دیجتال 2 زمانه HCW-M421 با نمایشگر سون سگمنت

ماژول تایمر دیجیتال دو زمانه HCW‑M421 یک ابزار دقیق و قابل اعتماد برای کنترل زمان در مدارهای الکترونیکی و سیستم‌های صنعتی است . این ماژول به کمک دو کانال زمانی T1 و T2 امکان اجرای توالی‌های روشن/خاموش یا کنترل دو مرحله‌ای را فراهم می‌کن د. از ویژگی‌های شاخص این مدل می‌توان به نمایشگر سون سگمنت قرمز با خوانایی بالا، حافظه داخلی جهت نگهداری تنظیمات پس از قطع برق ، و خروجی رله با توان بالا اشاره کرد .
✅ ویژگی‌های اصلی :

تایمر دو زمانه ( Two‑Stage Timer ) با تنظیم مستقل برای هر فاز
نمایشگر سون سگمنت قرمز روشن برای نمایش وضعیت و زمان
رله خروجی صنعتی با تحمل جریان بالا
دارای حافظه داخلی EEPROM جهت حفظ تنظیمات پس از خاموش شدن
قابلیت تنظیم زمان در بازه میلی‌ثانیه تا چند دقیقه ( بسته به حالت انتخابی )
مصرف توان پایین و طراحی پایدار در طولانی مدت

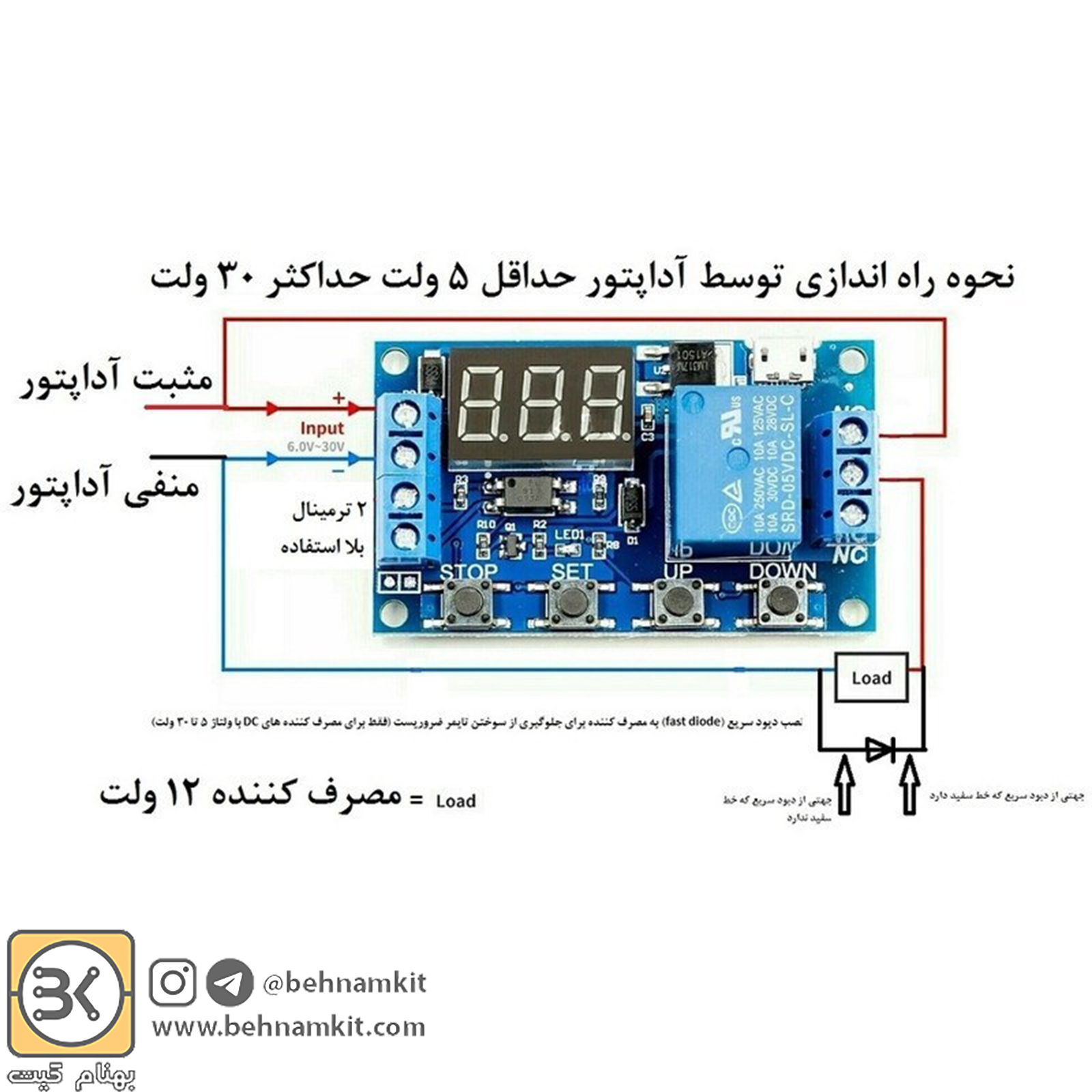

ورودی تغذیه DC 12V ( سازگار با تغذیه استاندارد پروژه‌های الکترونیکی )

⚙️ کاربردها :

کنترل دنباله عملکرد دو دستگاه یا سیستم
تاخیر در راه‌اندازی تجهیزات
تست چرخه کاری موتور یا پمپ
کنترل لحظه‌ای در پروژه‌های صنعتی و الکترونیک
سیستم‌های خودکار خانگی و هوشمند سازی

📦 مشخصات فنی :

نوع تایمر : دو زمانه (Dual‑Timer)
نمایشگر : سون سگمنت قرمز
تغذیه : DC 12V

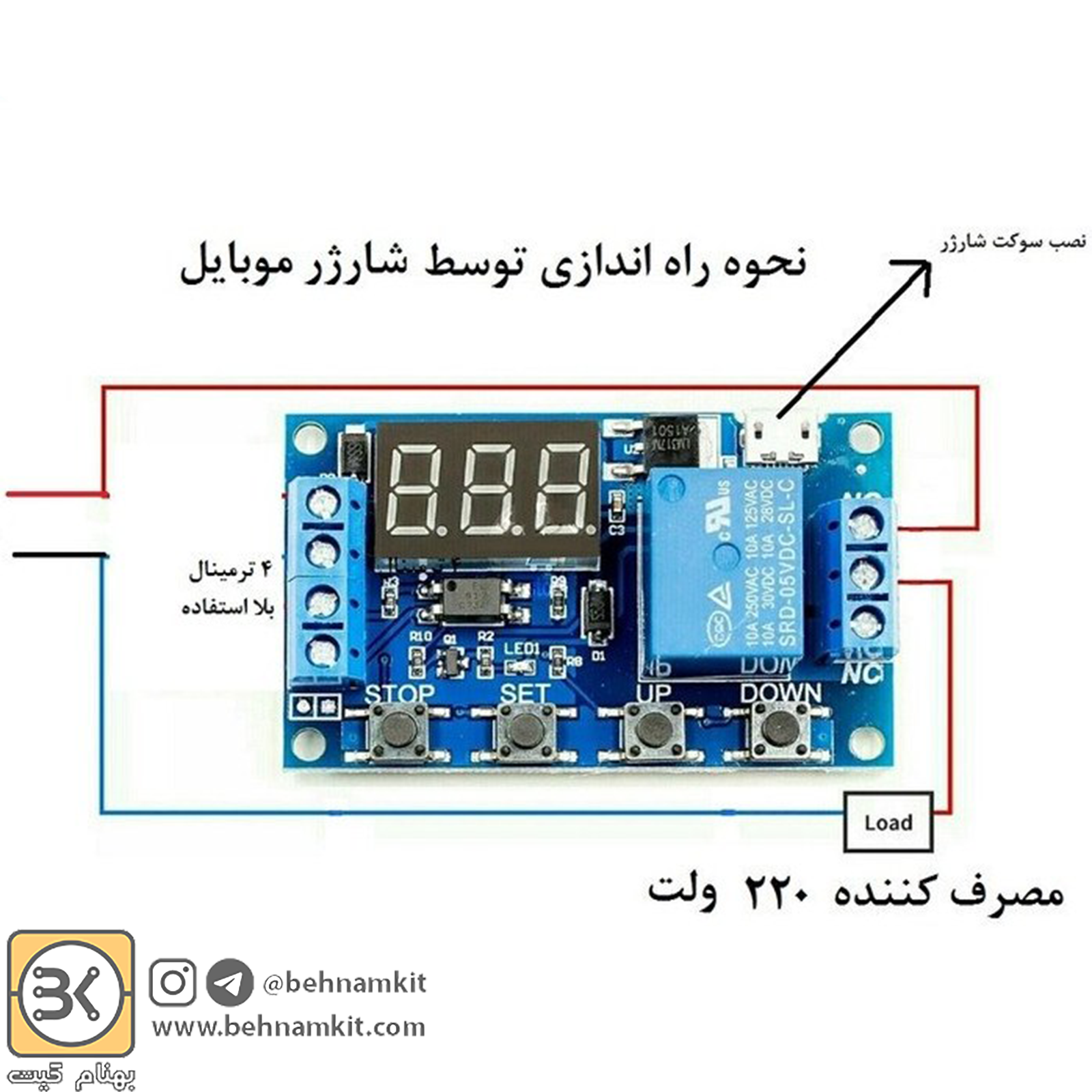

خروجی : رله صنعتی ( 250V AC / 10A )
تنظیم زمان : جداگانه برای T1 و T2
حافظه : تنظیمات دارد ( EEPROM داخلی )

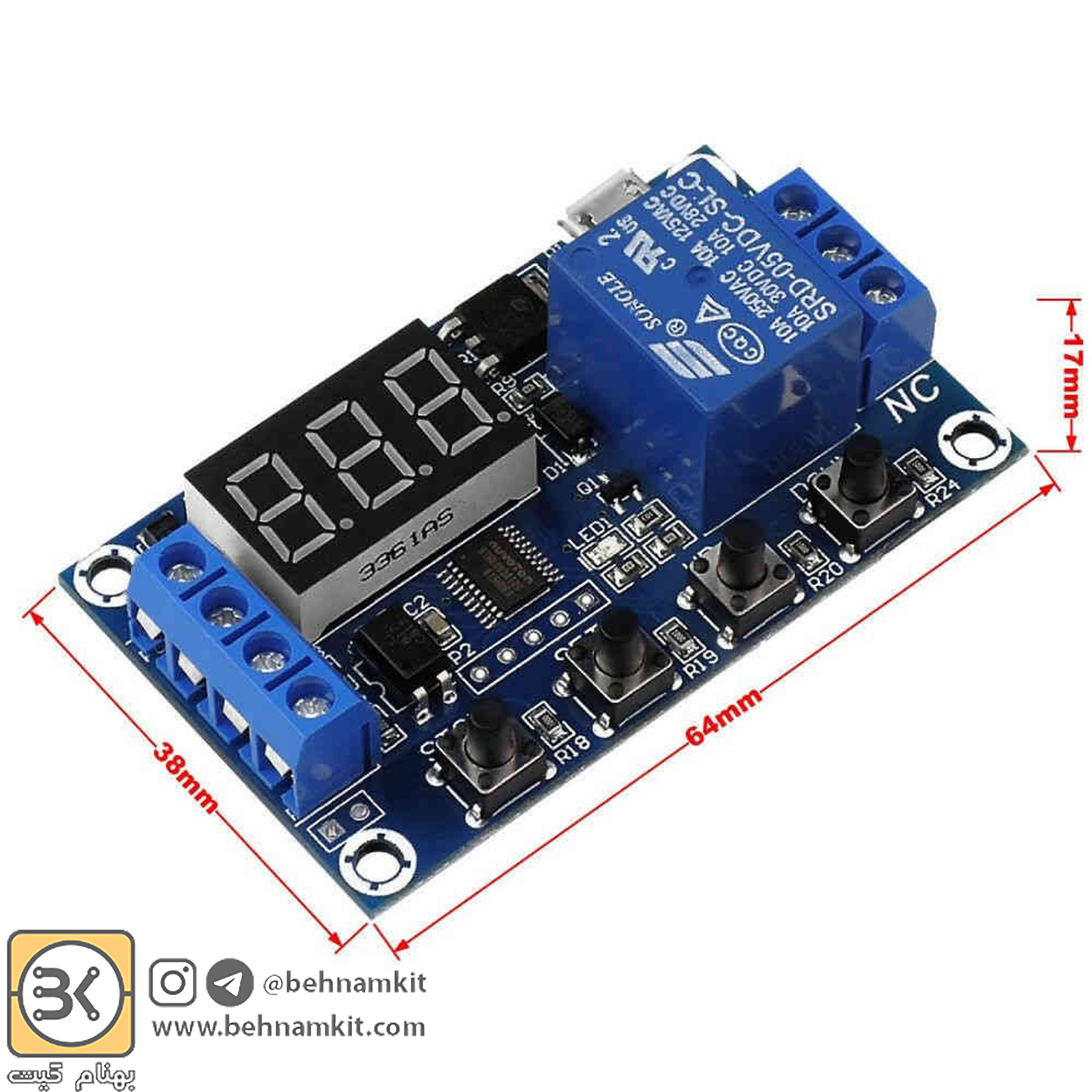

ابعاد تقریبی : 7 × 4 × 2  سانتیمتر

نحوه تنظیم مدار :

برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود .

برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند .

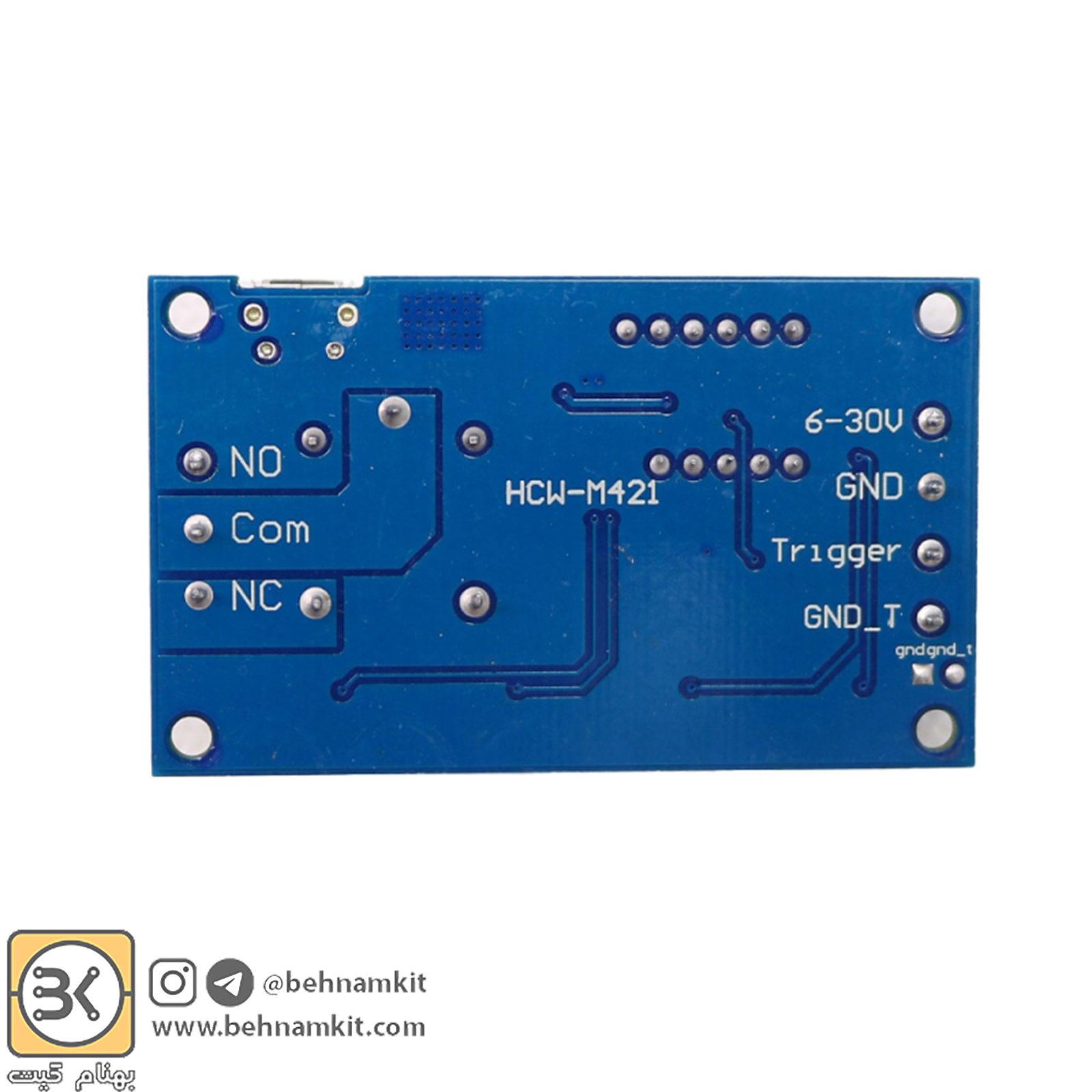

برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود .

برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود .

نحوه استفاده:

برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود.
برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند.
برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.
برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود.
C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه کار عادی خود ادامه می دهد.
O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می دهد.
برای انتخاب بین دو حالت فوق کلید Stop را به مدت 2 ثانیه فشار می دهیم.

• XXX 1 تا 999 ثانیه
• XX.X 0.1 تا 99.9 ثانیه
• X.X.X 1 تا 99 دقیقه

برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد. برای تغییر ممیز در هنگام مقداردهی از کلید stop استفاده نمایید.
وظیفه اصلی کلید STOP توقف کلی سیستم به صورت اضطراری می باشد که دارای دو حالت می باشد.
ON حالت وصل شدن رله برای انجام تنظیمات لحاظ شده.
OFF رله قطع شده و به سیگنال تحریک پاسخی نمی دهد.
تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد نیست.

مدهای کاری:

P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می شود.
P1.1: تحریک مجدد در زمان OP تاثیری در خروجی نخواهد داشت.
P1.2: تحریک مجدد باعث اتصال دوباره رله می شود.
P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می شود.
P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می ماند و به مدت زمان OP می شود(بدون تکرار)
P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیت اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می دهد.(بدون تکرار)
P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.
