امپلی فایر کلاس دی یا تقویت کننده کلاس D در واقع یک آمپلی فایر سوئیچینگ دیجیتال است.تقویت کننده های کلاس D به صورت دیجیتال از کنترل دیجیتال تولید شده استفاده می کنند که یک مرحله قدرت را بدون کنترل خطا سوئیچ می کند .امپلی فایر کلاس دی به سرعت دستگاه های(بلندگو) خروجی را بین حالت خاموش و روشن تغییر می دهد؛  خروجی به طور معمول با مدولاسیون پهنای پالس کنترل می شوند.

امواج مربع پهنای متفاوت توسط  یک مدولاتور تولید می شوند که نشان دهنده سیگنال آنالوگ است به این صورت که هرچه دامنه سیگنال بالاتر باشد عرض پالس مربعی بیشتر است که می توان دامنه  آن را تا  ولتاژ منبع بالا برد.با کنترل دقیق سویچ های  خروجی به این طریق، بازده 100٪ از لحاظ نظری امکان پذیر است (اگرچه در عمل قابل دستیابی نیست).

این آمپلی فایر کلاس دی در مقایسه با آمپلی فایرهای کلاس A، AB و B اتلاف انرژی کمتری در خروجی دارد و  بازدهی آن به بیش از 93 درصد می رسد. همین تفاوت امپلی فایر کلاس دی D را برای استفاده از سیستم های صوتی قابل حمل مناسبتر کرده است.

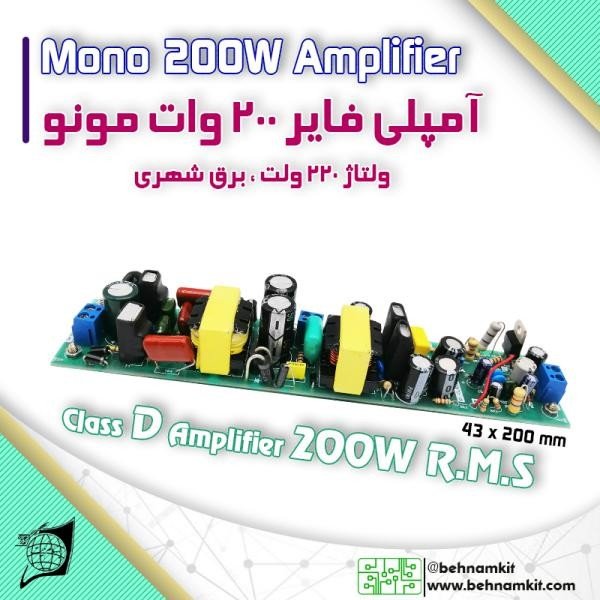

مزایای کیت امپلی فایر کلاس D با قدرت 200W

گرمای کمتری ایجاد می کند؛
فضای برد مدار را کمتر اشغال می کند؛
بازدهی بیشتری دارد و توانهای بالاتری تولید میکند
نسبت سیگنال به نویز پایینی دارد و گین ورودی به خروجی بالا است

اجزای مدار آمپلی فایر  کلاس دی 200

کیت امپلی فایر کلاس دی از چند جزء کاربردی  تشکیل شده که در ادامه این اجزا و کارکرد آنها را به صورت جداگانه معرفی می کنیم.

بی نیاز از منبع تغذیه مدار شامل یه منبع تغذیه 220 به دوبل 40 ولت است
دارای ای سی معروف irs2092 همراه با محافظت در برابر اضافه بار (over current)
ماسفت های پر قدرت با سرعت سویچ بالا
فیلترهای خروجی محاسبه شده بسیار دقیق
کنترل هوشمند خروجی در مقابل اتصال کوتاه و جریان بالا
چگونگی راه اندازی  امپلی فایر کلاس دی 200
راه اندازی کیت امپلی فایر اسان بوده چون نیاز به منبع تغذیه نداشته ,ورودی برق 220 ولت را به AC  وصل کنید و فقط با اضافه کردن یک ولوم ۵۰ کیلو به ورودی صوت مدار اماده  بهره برداری و استفاده می باشد.
در قسمت ترمینال بلندگو مدار می توانید بلندگو ۴ اهم به بالا را مورد استفاده قرار دهید.
