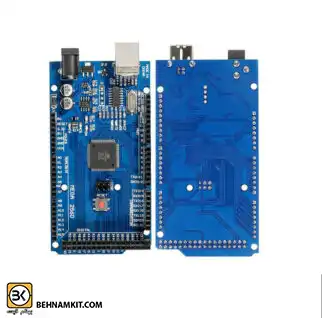

برد آردوینو مگا 2560 Arduino Mega CH340

آشنایی با Arduino Mega 2560 CH340 | برد آردوینو مدل مگا 2560 با تراشه CH340

برد آردوینو Mega 2560 یک برد میکروکنترلر مبتنی بر ATmega2560 است که دارای 54 پین ورودی/خروجی دیجیتال و 16 ورودی آنالوگ است. برخی از نسخه‌های برد از دستگاه USB CH340 برای ارتباط با رایانه استفاده می‌کنند. تراشه CH340 بوت لودر ندارد و فقط یک آداپتور سریال به USB است، بنابراین فلش کردن Mega 2560 با ICSP ممکن است ضروری باشد. همچنین چنانچه در راه اندازی این برد مشکل دارید و یا سیستم شما به درستی این برد را شناسایی نمی کند درایور CH340 را نصب نمایید. برای دانلود این درایور می توانید از این لینک اقدام به دانلود نمایید.

امکانات برد آردوینو مدل مگا 2560 با تراشه CH340

برد آردوینو Mega 2560 CH340 یک برد میکروکنترلر مبتنی بر پردازنده ATmega2560 است. از دیگر امکانات این برد می توان به 16 پین ورودی آنالوگ و 256 کیلوبایت حافظه فلش اشاره نمود.

▎مشخصات فنی

• میکروکنترلر: ATmega2560
• ولتاژ کاری: 5 ولت
• ولتاژ ورودی: بین 5 تا 9 ولت
• پین‌های ورودی/خروجی دیجیتال: 54 عدد (که 15 عدد آن‌ها قابلیت PWM دارند)
• پین‌های ورودی آنالوگ: 16 عدد
• جریان DC مجاز در هر پین: 20 میلی‌آمپر
• حافظه فلش: 256 کیلوبایت (که 8 کیلوبایت آن توسط بوت لودر استفاده می‌شود)
• حافظه SRAM: 8 کیلوبایت
• حافظه EEPROM: 4 کیلوبایت
• فرکانس: 16 مگاهرتز
• ابعاد: طول 101.52 میلی‌متر و عرض 53.3 میلی‌متر
• وزن: 37 گرم
