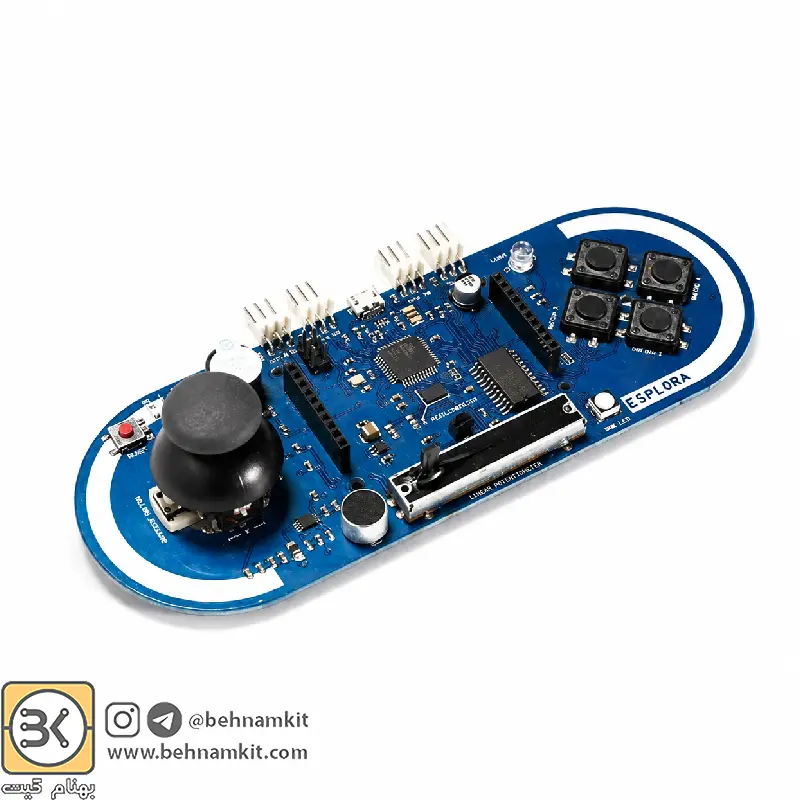

برد آردوینو اسپلورا Arduino Esplora

برد آردوینو اسپلورا نشات گرفته از آردوینو لئوناردو می‌باشد. این برد برای افرادی که می‌­خواهند بدون آموزش الکترونیک با آردوینو کار کنند طراحی شده است. برد Esplora خروجی‌های صدا و نور و چندین سنسور ورودی شامل یک جویستیک، یک سنسور دما، یک شتاب‌­سنج، یک میکروفون و یک سنسور نور دارد. مشابه برد آردوینو لئوناردو، برد Esplora از یک میکروکنترلر Atmega32U4 به همراه کریستال با فرکانس 16 مگاهرتز و یک کابل اتصال USB که مثل یک کیبرد یا موس عمل می‌کند را دارا می‌باشد.

برد آردوینو اسپلورا بردی مبتنی بر میکروکنترلر که توسط برد آردوینو لئوناردو راه اندازی میشود. البته راه اندازی آن با سایر بردها نیز امکان پذیر است ولی در طراحی اسپلورا با لئوناردو انطباق داده شده است.

برد اسپلورا که با کل محصولات قبلی آردوینو متفاوت است دارای ورودی ، خروجی و سنسورهای متعددی بر روی خود می باشد، ازجمله خروجی‌های صدا و نور و چند سنسور ورودی دیگر که در زیر اشاره شده است:

* یک عدد جوی استیک دومحوره آنالوگ دارای کلید فشاری مرکزی
* چهار عدد کلید فشاری با طرح لوزی شکل
* یک عدد ولوم خطی کشویی
* یک عدد سنسور دما
* یک عدد شتاب سنج سه محوره برای اندازه گیری شتاب وارده به دستگاه
* یک عدد میکروفن برای دریافت و تشخیص بلندی صدای محیط
* یک عدد سنسور نور برای تشخیص شدت نور محیط
* یک سوکت برای نمایشگر TFT رنگی

علاوه بر اینها قابلیت گسترش آنها نیز وجود دارد که توسط کانکتور ورودی و خروجی Tinkerkit قابل دسترس است.

مشابه برد آردوینو لئوناردو ، برد اسپلورا از میکروکنترلر Atmega32U4 از خانواده AVR با فرکانس کاری 16 مگاهرتز به همراه یک کانکتور microUSB بهره می برد که به راحتی قادر است به عنوان یک دستگاه USB در کامپیوتر شناخته شود، همانند موس و کیبورد. علاوه بر اینها از طریق پورت سریال (com) مجازی نیز امکانات بیشتری نیز در دسترس است که برای کسب اطلاعات بیشتر می توانید به سایت سازنده مراجعه کنید.

این برد برای افرادی که می خواهند با آردوینو به راحتی و بدون داشتن دانش قبلی کار کنند ، طراحی شده است. در گوشه سمت چپ بالا این برد یک عدد کلید فشاری جهت راه اندازی مجدد دستگاه وجود دارد علاوه بر این چهار عدد LED وضعیت وجود دارد که نمایانگر موارد زیر است:

On LED: این LED به رنگ سبز نشان دهنده وضعیت تغذیه (روشن بودن) برد است.

L LED: این LED به رنگ زرد مستقیماً به پین 13 میکروکنترلر متصل شده است.

RX & TX LED: این LEDها که معمولاً به رنگ زرد هستند نشان دهنده شروع ارسال داده و یا دریافت داده از رابط USB می باشد.
