نحوه فعالیت ماژول جریان آب YFS201

به محض اینکه مایعی درون سنسور به حرکت در می‌آید، چرخ‌دنده درون این ماژول جابه‌جا می‌شود. سپس حسگر آن را تشخیص می‌دهد و در ازای هر چرخش، یک نوع حرکت شبیه نبض و تپش به وجود می‌آورد. با شمارش این نبض‌ها، می‌توانید جریان مایع را از طریق سنسور مربوطه شناسایی کنید. همین موضوع، این ماژول تشخیص و اندازه‌گیری جریان آب را به دستگاهی ایده‌آل برای استفاده در پروژه‌های آردوینو و رزبری پای تبدیل کرده است.

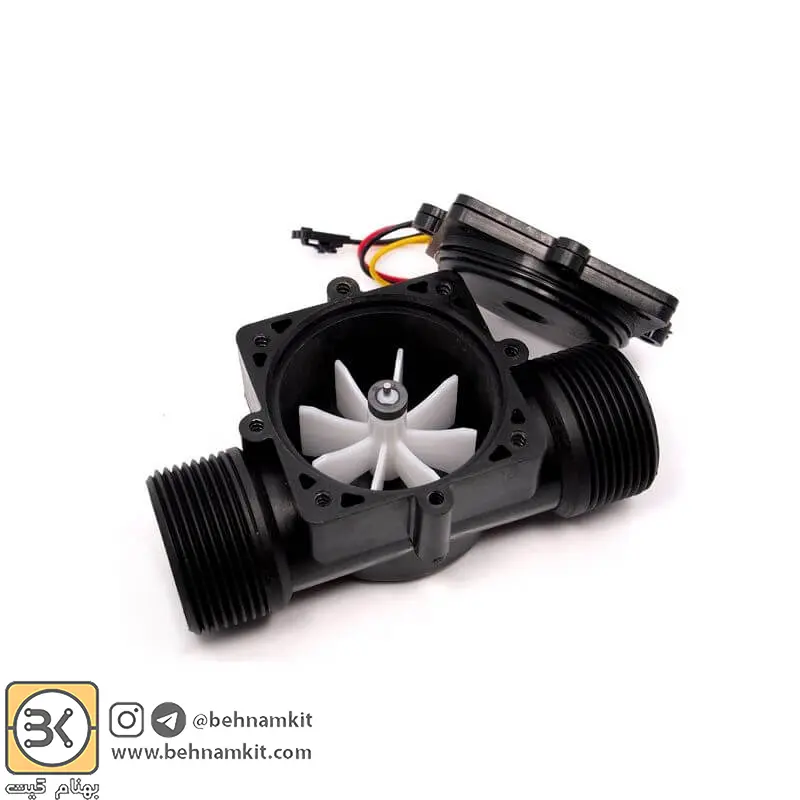

سنسورجریان آب از بدنه تمام پلاستیکی ساخته شده است.از اجزای داخلی این سنسور میتوان به روتور آب و سنسور اثر هال اشاره کرد.در این سنسور با عبور جریان آب از روتور ،روتور شروع به چرخش میکند.با تغییر شدت جریان آب ، سرعت چرخش رتور نیز تغییر میکند .سنسور اثر هال نیز متناسب با تغییر سرعت رتور خروجی پالس ایجاد میکند .

مشخصات فنی سنسور جریان آب WATER FLOW SENSOR

• مدل : YF-S201
• جریان قابل اندازه گیری : حداکثر 15 میلی آمپر
• فشار مجاز : <1.75 مگاپاسکال
• ولتاژ کاری :  5 تا 18 ولت DC
• قطر مقطع : 0.5 inch (1.25 cm)
• نرخ اندازه گیری جریان آب : 1 تا 30 لیتر/دقیقه
• دقت : ±10%
• حداکثر فشار آب : 2.0 MPa
• پالس به ازای هر لیتر : 450
• خروجی : دیجیتال – PWM

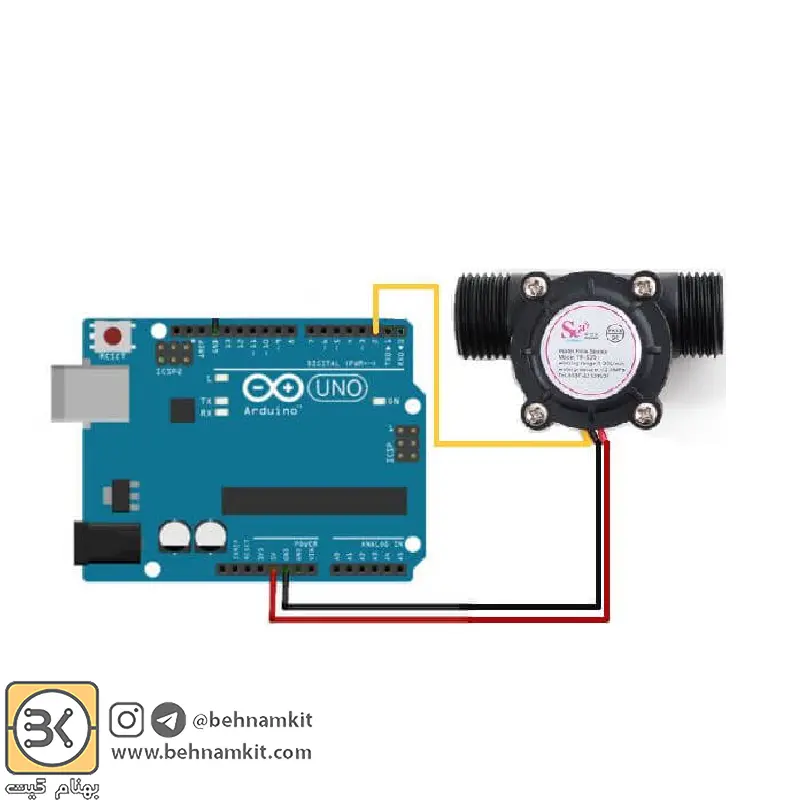

• سیم‌ها:
  • قرمز: تغذیه
  • مشکی: GND
  • زرد:سیگنال PWM خروجی
