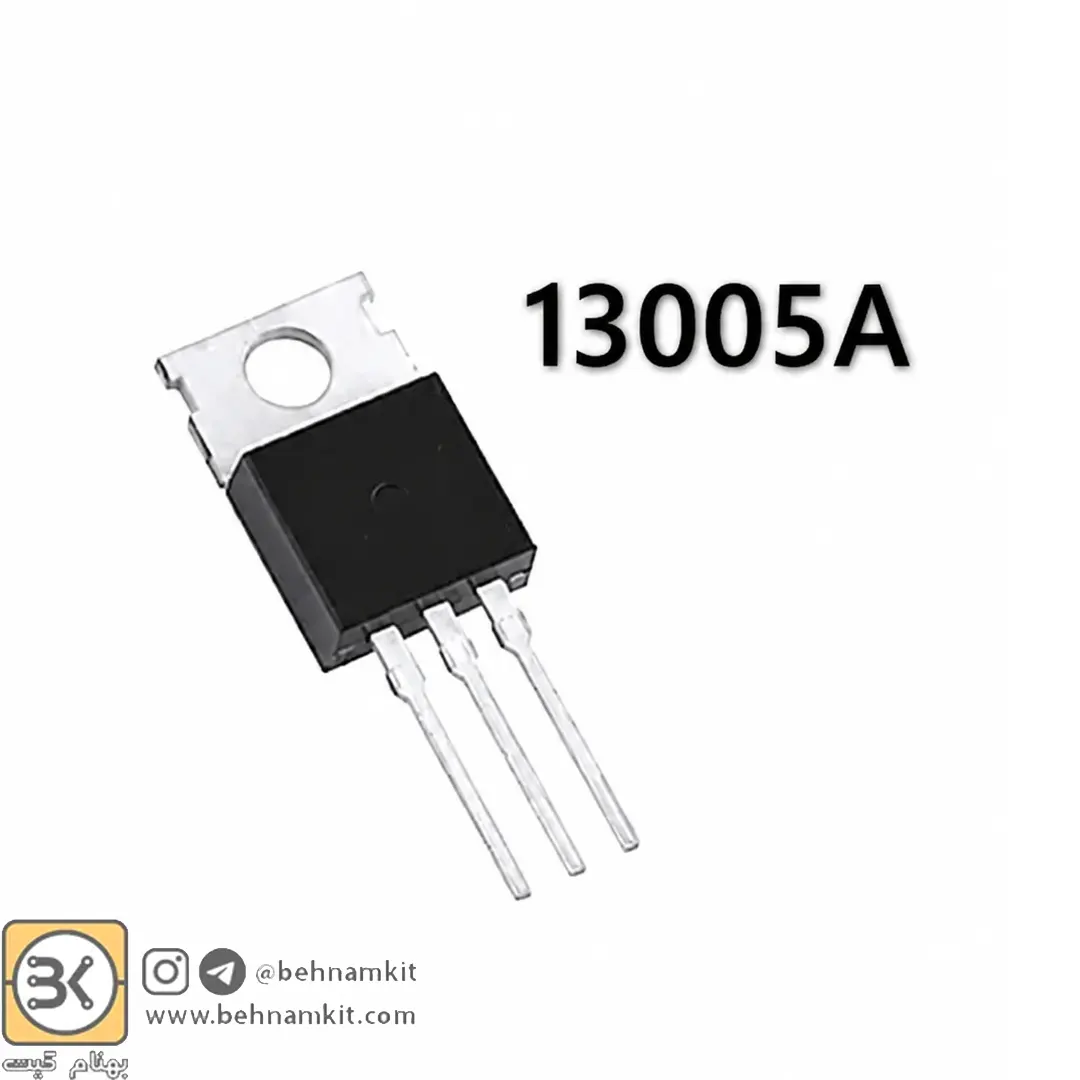

ترانزیستور MJE13005 نوع NPN پکیج TO-220

این ترانزیستور قدرت از نوع NPN بوده . توان این ترانزیستور 75 وات می باشد و برای کاربرد در مدارات سوئیچینگ قدرت با فرکانس و ولتاژ بالا مناسب می باشد.

ترانزیستور MJE13005 قطعه ای سه پایه و از نوع ترانزیستور دوقطبی BJT – بی جی تی است. ترانزیستورها در مدارات به عنوان تقویت کننده، سوئیچ الکترونیکی، نوسان ساز، تثبیت کننده ولتاژ و … به کار می روند. ترانزیستور MJE13005 از نوع منفی یا NPN بوده و جنس نیمه هادی آن سیلیسیم است.
از ترانزیستور MJE13005 به عنوان ترانزیستوری با قابلیت های ولتاژ بالا، سرعت کلیدزنی سریع استفاده می شود. ترانزیستور MJE13005 در حال حاضر در پکیج TO-220 در فروشگاه بهنام کیت موجود است.

Specification

Manufacturer: onsemi
Product Category: Bipolar Transistors – BJT
Mounting Style: Through Hole
Package / Case: TO-220-3
Transistor Polarity: NPN
Configuration: Single
Collector- Emitter Voltage VCEO Max: 400 V
Collector- Base Voltage VCBO: 700 V
Emitter- Base Voltage VEBO: 9 V
Collector-Emitter Saturation Voltage: 1 V
Maximum DC Collector Current: 4 A
Pd – Power Dissipation: 2 W
Gain Bandwidth Product fT: 4 MHz
Minimum Operating Temperature: – 65 C
Maximum Operating Temperature: + 150 C
Packaging: Tube
Brand: onsemi
Continuous Collector Current: 4 A
Height: 9.28 mm
Length: 10.28 mm
Product Type: BJTs – Bipolar Transistors
