ماژول LED RGB خطي 8 تايي WS2812

ماژول LED RGB چیست؟

ماژول‌های LED RGB ابزارهایی هستند که برای تولید طیف گسترده‌ای از رنگ‌ها با استفاده از سه رنگ اصلی (قرمز، سبز، آبی) طراحی شده‌اند. این ماژول‌ها در پروژه‌های نورپردازی، تزئینی و الکترونیکی کاربرد گسترده‌ای دارند.

ماژول LED RGB تکی WS2812 از سه رنگ اصلی قرمز، سبز و آبی تشکیل شده و به یک آی سی دیجیتال به نام WS2811 متصل است. این آی سی با همکاری LED RGB، قابلیت تولید 16 میلیون رنگ مختلف را فراهم می‌آورد. LED WS2812 به صورت SMD طراحی شده و دارای چهار پایه است؛ دو پایه برای تأمین ولتاژ 5 ولت و دو پایه دیگر برای دریافت و ارسال داده‌ها اختصاص یافته است. پایه‌ای که اطلاعات را دریافت می‌کند به کنترلر متصل شده و افکت‌های رنگی را از آن دریافت و اجرا می‌کند. همچنین، پایه خروجی این LED به ورودی LED بعدی متصل می‌شود تا افکت‌های مربوط به آن را مشخص کند. جریان مصرفی هر LED حدود 40 میلی‌آمپر برآورد می‌شود. از این نوع LED می‌توان در طراحی کاردستی‌های LED، پرده‌های نورانی، نورپردازی‌های تزئینی، تابلوهای LED و ماکت‌ها استفاده کرد.

مشخصات فنی:

• ابعاد فیبر: 57×10 میلی‌متر

• تعداد فیبر: 1 عدد

• نوع ال ای دی: RGB

• جنس فیبر: فایبرگلاس

• چاپ مس: دارای چاپ مشکی

• تعداد پایه‌ها: 4 پایه

• نوع کانکتور: قابلیت لحیم‌کاری سیم

• ولتاژ تغذیه مورد نیاز: 5 ولت DC

این ماژول یک گزینه عالی برای پروژه‌های نوری و تزئینی است.

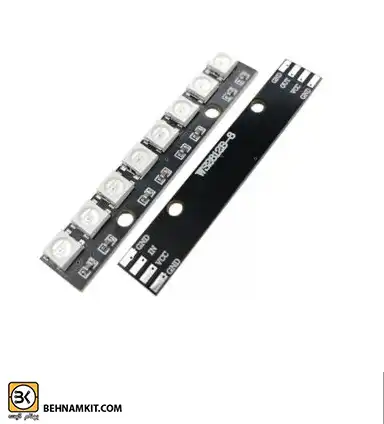

معرفی ماژول خطی ۸ تایی WS2812

ماژول WS2812 یک برد LED دیجیتال است که شامل ۸ LED RGB با قابلیت آدرس‌دهی مستقل می‌باشد. این ویژگی به کاربر امکان می‌دهد هر LED را جداگانه کنترل کند و افکت‌های نورپردازی پیچیده ایجاد کند.

طراحی و ویژگی‌ها

• برد خطی با چیدمان ۸ LED
• ابعاد کوچک و وزن سبک
• تراشه داخلی برای کنترل آسان

ویژگی‌های کلیدی ماژول WS2812

قابلیت آدرس‌دهی مستقل

هر LED در این ماژول به طور جداگانه قابل برنامه‌ریزی است و می‌توان افکت‌های متفاوتی برای هر یک تعریف کرد.

رنگ‌بندی RGB دقیق

ماژول WS2812 قادر است با ترکیب سه رنگ اصلی، میلیون‌ها رنگ مختلف ایجاد کند که برای نورپردازی حرفه‌ای بسیار ایده‌آل است.

نحوه عملکرد ماژول LED RGB خطی WS2812

ماژول WS2812 از یک تراشه دیجیتال استفاده می‌کند که وظیفه کنترل رنگ و شدت نور هر LED را بر عهده دارد. این تراشه دستورات را از میکروکنترلر دریافت کرده و به صورت دقیق اجرا می‌کند.

آموزش برنامه‌ریزی ماژول WS2812

کدنویسی با Arduino IDE

1. ابتدا کتابخانه FastLED یا Adafruit Neopixel را در Arduino IDE نصب کنید.
2. پایه داده ماژول را به پین دیجیتال Arduino متصل کنید.
3. با استفاده از کد نمونه زیر، الگوهای نورپردازی ایجاد کنید:

#include <FastLED.h>

#define NUM_LEDS 8
#define DATA_PIN 6

CRGB leds[NUM_LEDS];

void setup() {
  FastLED.addLeds<WS2812, DATA_PIN, GRB>(leds, NUM_LEDS);
}

void loop() {
  for (int i = 0; i < NUM_LEDS; i++) {
    leds[i] = CRGB::Red; // تغییر به رنگ دلخواه
    FastLED.show();
    delay(500);
  }
}

مزایای استفاده از ماژول WS2812

• سهولت در استفاده: تنها با یک سیم داده قابل راه‌اندازی است.
• قابلیت انعطاف‌پذیری بالا: برای طراحی انواع الگوهای نوری مناسب است.
• دوام بالا: در برابر ضربه و ارتعاش مقاوم است.

جمع‌بندی و سوالات متداول

ماژول LED RGB خطی ۸ تایی WS2812 یکی از بهترین ابزارها برای نورپردازی دیجیتال است. این ماژول با قابلیت‌های پیشرفته و طراحی جمع‌وجور، انتخابی عالی برای پروژه‌های الکترونیکی و تزئینی به شمار می‌آید.

پرسش‌های متداول (FAQs)

1. چگونه می‌توان ماژول WS2812 را به Arduino متصل کرد؟
   از یک پین دیجیتال برای اتصال پایه داده استفاده کنید و کتابخانه FastLED را نصب کنید.
2. آیا این ماژول به منبع تغذیه خارجی نیاز دارد؟
   بله، برای عملکرد بهتر، استفاده از منبع تغذیه ۵ ولت توصیه می‌شود.
3. چگونه می‌توان نویز در ماژول را کاهش داد؟
   از خازن بین پایه VCC و GND و مقاومت در خط داده استفاده کنید.
4. حداکثر تعداد ماژول‌هایی که می‌توان به هم متصل کرد، چقدر است؟
   تعداد آن بستگی به منبع تغذیه و ظرفیت میکروکنترلر دارد، اما می‌توان تا صدها LED را کنترل کرد.
5. آیا این ماژول در برابر آب مقاوم است؟
   نسخه‌های ضدآب نیز در بازار موجود هستند، اما مدل معمولی نیاز به محافظت دارد.
