کیپد 5×4 فلت دار ماتریسی
2,750,000 ریال
دارای اعداد 0 تا 9 و حروف F1 و F2 و همچنین * و # و Esc و Ent و چهار جهت اصلی در رنگ های سفید و زرد و قرمز
کیپد فلتدار 5×4 ممبران دارای 20 کلید عددی، عملکردی، کنترلی و جهتی است. این محصول با کابل فلت 9 سیمه، ولتاژ کاری 3.3 تا 5 ولت و ابعاد حدود 85×70 میلیمتر، برای پروژههای Arduino، STM32، AVR، FPGA، IoT و انواع کنترل پنل مناسب است.
در انبار موجود نمی باشد
معرفی محصول

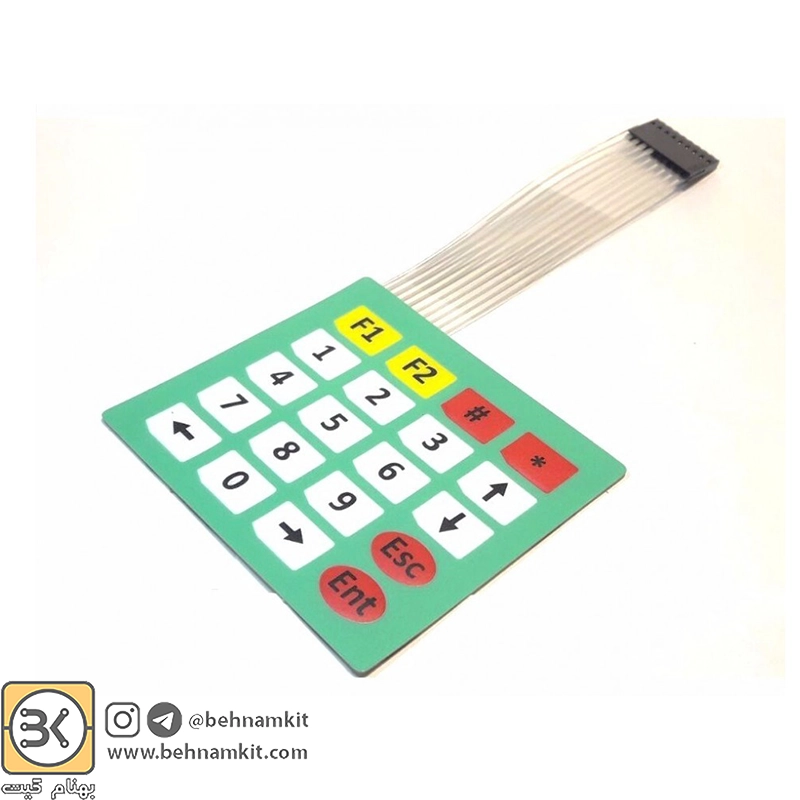

کیپد فلتدار 5×4 ممبران 20 کلیده
کیپد فلتدار 5×4 ممبران یک صفحهکلید ماتریسی با 20 کلید کاربردی است که برای استفاده در پروژههای الکترونیکی، صنعتی، آموزشی و کنترلی طراحی شده است. این کیپد با داشتن کلیدهای عددی، عملکردی، کنترلی و جهتی، امکان ایجاد یک رابط کاربری کامل و چندمنظوره را برای انواع پروژهها فراهم میکند.
این محصول دارای اعداد 0 تا 9، کلیدهای عملکردی F1 و F2، کلیدهای ویژه * و #، کلیدهای Esc و Ent و چهار کلید جهتنما شامل بالا، پایین، چپ و راست است. به همین دلیل میتوان از آن برای طراحی منوهای چندمرحلهای، ورود اطلاعات، کنترل دستگاه و تنظیم پارامترهای مختلف استفاده کرد.

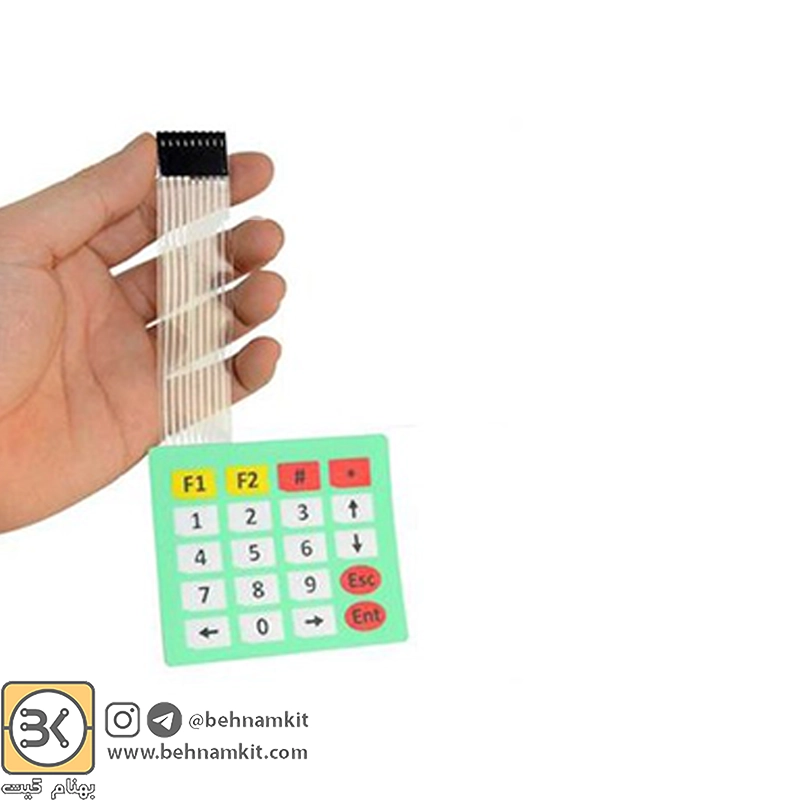

کیپد 5×4 از نوع ممبران بوده و به دلیل طراحی کمضخامت، وزن پایین و مصرف انرژی کم، برای نصب در پنلها و پروژههایی با فضای محدود گزینه مناسبی محسوب میشود. اتصال این کیپد از طریق یک کابل فلت 9 سیمه با کانکتور مادگی انجام میشود و با بسیاری از بردهای توسعه و میکروکنترلرها مانند Arduino، STM32، AVR و FPGA سازگاری دارد.
رنگبندی کلیدها نیز به تفکیک بهتر عملکرد آنها کمک میکند. کلیدهای عددی به رنگ سفید، کلیدهای عملکردی F1 و F2 به رنگ زرد و کلیدهای کنترلی و ویژه به رنگ قرمز طراحی شدهاند.
ویژگیهای کیپد 5×4 ممبران
- دارای 20 کلید در چیدمان 5 ردیف و 4 ستون
- برخوردار از کلیدهای عددی، عملکردی، کنترلی و جهتی
- دارای کابل فلت 9 سیمه برای اتصال آسان
- مناسب برای بردهای Arduino، STM32، AVR و FPGA
- قابل استفاده در پروژههای IoT و سیستمهای مانیتورینگ
- طراحی کمضخامت و سبک
- مصرف انرژی پایین
- مناسب برای استفاده در پنلهای کنترلی
- رنگبندی مناسب برای تشخیص سریع عملکرد کلیدها
- مناسب برای پروژههای آموزشی، صنعتی و DIY
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نوع محصول | کیپد ممبران ماتریسی |
| تعداد کلیدها | 20 عدد |
| آرایش کلیدها | 5×4 |
| نوع اتصال | کابل فلت 9 سیمه |
| نوع کانکتور | کانکتور مادگی |
| فاصله پایهها | 2.54 میلیمتر |
| ولتاژ کاری | 3.3 تا 5 ولت |
| جریان مصرفی | کمتر از 20 میلیآمپر |
| کلیدهای عددی | اعداد 0 تا 9 |
| کلیدهای عملکردی | F1 و F2 |
| کلیدهای ویژه | * و # |
| کلیدهای کنترلی | Esc و Ent |
| کلیدهای جهتی | ↑، ↓، ←، → |
| رنگ کلیدهای عددی | سفید |
| رنگ کلیدهای عملکردی | زرد |
| رنگ کلیدهای کنترلی و ویژه | قرمز |
| ابعاد پنل | حدود 85 × 70 میلیمتر |
| طول کابل فلت | حدود 85 میلیمتر |

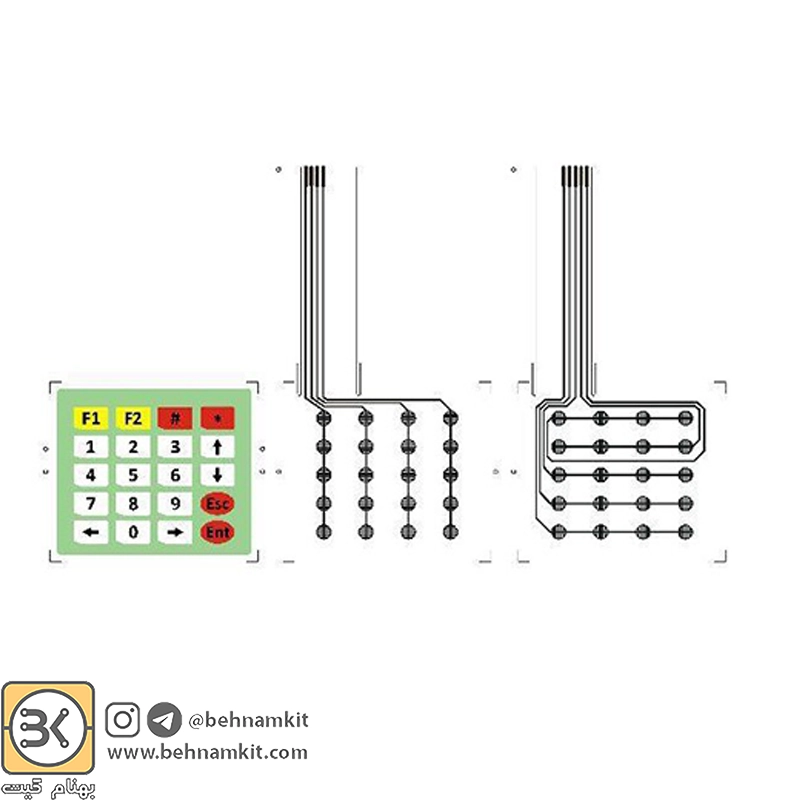

چیدمان کلیدها
این کیپد از 20 کلید با ترکیب زیر تشکیل شده است:
- اعداد 0 تا 9
- کلیدهای F1 و F2
- کلیدهای
*و# - کلیدهای Esc و Ent
- کلیدهای جهتنمای بالا، پایین، چپ و راست
این ترکیب، امکان استفاده از کیپد را در پروژههایی که به ورود عدد، جابهجایی در منو، اجرای فرمان و کنترل عملکردهای مختلف نیاز دارند، فراهم میکند.
کاربردهای کیپد فلتدار 5×4
کیپد 5×4 ممبران در پروژههای مختلفی قابل استفاده است، از جمله:
- ساخت رابط کاربری برای سیستمهای منویی
- طراحی کنترل پنل پروژههای الکترونیکی
- پروژههای آموزشی با Arduino و STM32
- طراحی ماشینحسابهای سفارشی
- سیستمهای ورود رمز و اطلاعات
- دستگاههای تست و تنظیمات دیجیتال
- کنترل رباتهای قابل برنامهریزی
- سیستمهای مانیتورینگ و کنترل
- پروژههای اینترنت اشیا یا IoT
- پروژههای DIY و نمونهسازی سریع
- پنلهای کنترل تجهیزات سبک صنعتی
- تجهیزات اندازهگیری و آزمایشگاهی
سازگاری با بردهای توسعه
کابل فلت 9 سیمه این کیپد امکان اتصال آن را به انواع میکروکنترلرها و بردهای توسعه فراهم میکند. از این محصول میتوان در پروژههای مبتنی بر بردهای زیر استفاده کرد:
- Arduino Uno
- Arduino Mega
- Arduino Nano
- STM32
- AVR
- FPGA
- بردهای توسعه سازگار با منطق 3.3 و 5 ولت
نکته: برای استفاده صحیح، لازم است نحوه اتصال ردیفها و ستونهای کیپد در برنامه یا کتابخانه مربوط به میکروکنترلر تعریف شود.
مزایای استفاده از کیپد ممبران 20 کلیده
کیپدهای ممبران به دلیل ساختار ساده و کمحجم، در بسیاری از پروژهها جایگزین مناسبی برای کلیدهای مجزا هستند. مدل 5×4 علاوه بر اشغال فضای کم، تعداد زیادی کلید را در اختیار کاربر قرار میدهد و به کاهش سیمکشی و سادهتر شدن طراحی پنل کمک میکند.
وجود کلیدهای جهتنما و عملکردی در کنار کلیدهای عددی، این محصول را برای ساخت رابطهای کاربری پیشرفتهتر مناسب کرده است. همچنین طراحی رنگی کلیدها باعث میشود کاربر بتواند عملکرد بخشهای مختلف را سریعتر تشخیص دهد.
سوالات متداول
کیپد 5×4 چند کلید دارد؟
این کیپد دارای 20 کلید است که در آرایش 5 ردیف و 4 ستون قرار گرفتهاند.
آیا این کیپد با Arduino سازگار است؟
بله، کیپد فلتدار 5×4 را میتوان به بردهای Arduino مانند Uno، Mega و Nano متصل کرد.
آیا امکان اتصال کیپد به STM32 وجود دارد؟
بله، این کیپد با بردهای STM32 و سایر میکروکنترلرهایی که از ورودیهای دیجیتال پشتیبانی میکنند، قابل استفاده است.
کابل اتصال کیپد چند سیمه است؟
این محصول دارای کابل فلت 9 سیمه با کانکتور مادگی است.
ولتاژ کاری کیپد چقدر است؟
ولتاژ کاری این کیپد بین 3.3 تا 5 ولت است.
آیا کیپد برای ورود رمز مناسب است؟
بله، وجود کلیدهای عددی، ستاره، مربع و کلیدهای کنترلی، آن را برای طراحی سیستمهای ورود رمز و اطلاعات مناسب میکند.
آیا این کیپد برای پروژههای IoT قابل استفاده است؟
بله، میتوان از آن بهعنوان ورودی کاربر در پروژههای IoT، سیستمهای مانیتورینگ و تجهیزات هوشمند استفاده کرد.
جمعبندی
کیپد فلتدار 5×4 ممبران 20 کلیده انتخابی کاربردی برای پروژههایی است که به یک رابط ورودی کمحجم، کممصرف و چندمنظوره نیاز دارند. وجود کلیدهای عددی، عملکردی، جهتی و کنترلی در کنار کابل فلت 9 سیمه، امکان استفاده از این محصول را در پروژههای مختلف با Arduino، STM32، AVR، FPGA و سیستمهای IoT فراهم میکند.
این کیپد برای ساخت کنترل پنل، رابط کاربری، سیستم ورود رمز، ماشینحساب، تجهیزات آموزشی و پروژههای DIY گزینهای مناسب و مقرونبهصرفه است.
