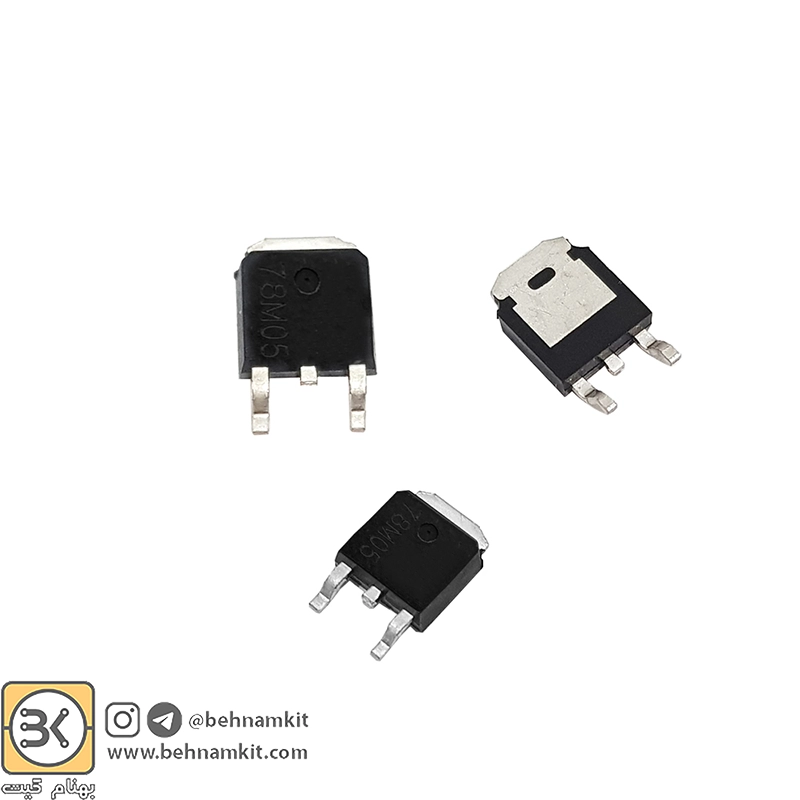

رگولاتور 78M05 SMD پکیج TO-252

رگولاتور 78M05 یک تنظیم‌کننده ولتاژ خطی با سه پایه خروجی ثابت 5 ولت است که توسط شرکت تایوانی UMW تولید شده و در پکیج سطح‌نصب TO-252 عرضه می‌گردد. این رگولاتور از خانواده میان‌رده‌ی 78MXX بوده و توانایی تأمین جریان خروجی تا 1 آمپر را دارد. به دلیل دارا بودن مدارهای محافظ داخلی شامل حفاظت در برابر اتصال کوتاه، حفاظت حرارتی و محدوده امن ترانزیستور (SOA)، عملکردی ایمن و قابل‌اعتماد در شرایط مختلف را فراهم می‌سازد. این قطعه به‌صورت پیش‌فرض برای تثبیت ولتاژ در مدارات دیجیتال، تغذیه ماژول‌ها، سنسورها و بردهای میکروکنترلر طراحی شده است.

مشخصات

• ولتاژ خروجی ثابت: 5V
• محدوده ولتاژ ورودی: 7V تا 20V
• حداکثر جریان خروجی: 1A
• تلورانس ولتاژ خروجی: بین 4.75V تا 5.25V
• درصد رگولاسیون خط (Line Regulation): حداکثر 100mV در جریان 200mA
• درصد رگولاسیون بار (Load Regulation): حداکثر 100mV بین 5mA تا 500mA
• جریان مصرفی بی‌باری (Quiescent Current): 6mA
• ولتاژ افت (Dropout Voltage): حداکثر 2V در جریان 500mA
• حفاظت در برابر اتصال کوتاه: دارد
• حفاظت در برابر دمای بیش از حد: دارد
• نویز خروجی: حدود 40μV در بازه فرکانسی 10Hz تا 100kHz
• ضریب ریپل ریجکشن: حدود 80dB در فرکانس 120Hz
• پکیج: TO-252
• دمای کاری: از 0°C تا +125°C
• دمای اتصال داخلی (Junction): از -55°C تا +150°C
• ظرفیت حرارتی (θJC): برابر 12.5°C/W

کاربردهای رایج

این رگولاتور به‌دلیل ثبات ولتاژ بالا و ابعاد کوچک، در بسیاری از مدارهای الکترونیکی به‌عنوان منبع تغذیه پایدار استفاده می‌شود. همچنین به‌دلیل وجود حفاظت داخلی، مناسب برای مدارهایی است که ایمنی و پایداری تغذیه اهمیت زیادی دارد.

•  تغذیه میکروکنترلرها مانند Arduino، AVR، STM32
•  مدارهای تغذیه ماژول‌های ارتباطی و سنسورها
•  تبدیل و تثبیت ولتاژ در منابع تغذیه سوئیچینگ
• تغذیه مدارهای دیجیتال و منطقی
• تجهیزات صوتی و تصویری سبک
•  مدارهای مصرفی عمومی با ولتاژ 5 ولت
• محافظت از مدارات حساس در برابر نوسانات ولتاژ

Specification

Manufacturer: UMW
Part number: UMW 78M05
Product Category: Linear Voltage Regulators
Mounting Style: Through Hole
Package/Case: TO-252
Output Voltage: 5 V
Output Current: max 1A
Output Type: Fixed
Input Voltage MAX: 35 V
Input Voltage MIN: 7 V
Load Regulation: 100 mV
Line Regulation: 100 mV
Minimum Operating Temperature: -10 C
Maximum Operating Temperature: + 125 C
Number of Outputs: 1
Packaging: Tube
Polarity: Positive
