کیت دزدگیرآموزش ساخت کیت جرثقیل اسباببازی؛ تجربه هیجانانگیز مهندسی و خلاقیت
ساختن وسیلهای که با فرمان شما حرکت میکند، لذتی وصفناپذیر دارد. کیت جرثقیل اسباببازی بهنام کیت، پروژهای هوشمندانه برای دانشآموزان (بهویژه پایه نهم) و علاقهمندان به رباتیک است که مفاهیم پیچیده مکانیک را در قالب یک بازی جذاب آموزش میدهد.
در این مقاله، گامبهگام یاد میگیریم که چطور یک سیستم کنترل حرفهای بسازیم و آن را روی یک سازه قدرتمند سوار کنیم.
ویژگیها و قابلیتهای این کیت
- آموزش عملی ساز و کارهای حرکتی: منطبق با پودمان کتاب کار و فناوری.
- سیستم نمایشگر جهت: مجهز به LED دو رنگ که با تغییر جهت چرخش موتور، تغییر رنگ میدهد.
- کنترل دو حالته: دارای دو کلید مجزا برای هدایت بار به سمت بالا (UP) و پایین (DOWN).
- قدرت بالا: بهرهگیری از موتور گیربکسدار برای جابجایی آسان اجسام.
مشخصات فنی
- تغذیه: ۳ ولت (۲ عدد باتری قلمی).
- نوع مکانیزم: گیربکسی با انتقال قدرت میلهای.
- رده سنی: مناسب برای ۹ سال به بالا (با نظارت مربی یا والدین).

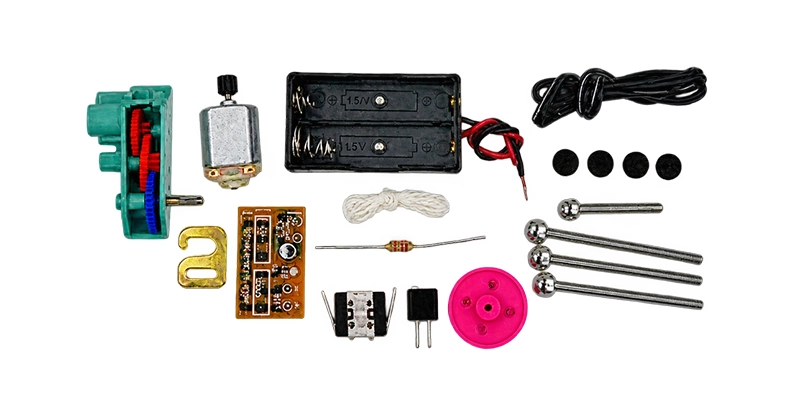

لیست قطعات و محتویات بسته
قبل از شروع، قطعات را از بسته خارج کرده و طبق جدول زیر شناسایی کنید:
| نام قطعه | نقش در مدار | راهنمای شناسایی |
|---|---|---|
| موتور گیربکسدار | عامل حرکت جرثقیل | موتور به همراه جعبه دنده سفید |
| برد کنترل (PCB) | مرکز فرمان جرثقیل | فیبر مدار چاپی سبز رنگ |
| کلیدهای UP/DOWN | فرمان حرکت | ۲ عدد کلید فشاری با درپوش آبی |
| LED دو رنگ | نشانگر جهت حرکت | دیود نوری با سه یا دو پایه |
| مقاومت | محافظت از LED | دارای نوار رنگی (طبق راهنما) |
| جاباتری | تأمین انرژی | محفظه مشکی مخصوص ۲ باتری |
ابزارهای مورد نیاز برای ساخت
برای مونتاژ بخش الکتریکی به این موارد نیاز دارید که میتوانید از بخش [لینک دستهبندی ابزار] تهیه کنید:
- هویه ۳۰ تا ۴۰ وات و سیم لحیم.
- سیمچین و چسب حرارتی یا چسب قطرهای.
💡 یک پیشنهاد دوستانه: اگر در لحیمکاری مبتدی هستید، قبل از شروع مونتاژ این کیت، نگاهی به [مقاله آموزش لحیمکاری] بیندازید تا با خیالی آسوده کار را شروع کنید.

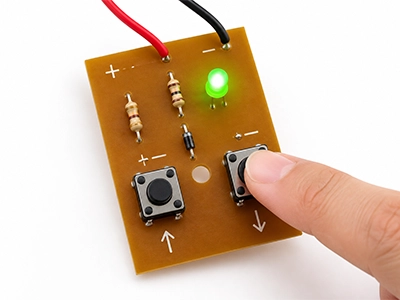

بخش اول: مونتاژ برد کنترل (قلب سیستم)
در این بخش، ما مدار فرمان جرثقیل را میسازیم. دقت در جهت قطعات در این مرحله بسیار مهم است.
گام ۱: نصب مقاومت و LED ابتدا مقاومت را در محل R قرار داده و لحیم کنید. سپس LED دو رنگ را در محل مشخص شده نصب کنید. این LED هوشمند به شما میگوید موتور در کدام جهت در حال چرخش است.
گام ۲: نصب کلیدهای فرمان دو عدد کلید موجود را در محلهای UP و DOWN طوری قرار دهید که دکمههای فشاری به سمت بیرون برد باشند. این کلیدها وظیفه هدایت جرثقیل به بالا و پایین را دارند.
گام ۳: اتصال تغذیه و موتور سیم قرمز جاباتری را به +BAT و سیم مشکی را به -BAT متصل کنید. در نهایت سیمهای خروجی را به محل Motor روی برد لحیم نمایید.
بخش دوم: مونتاژ بدنه و بخش مکانیکی
حالا زمان آن رسیده که قطعات مکانیکی را طبق شمارههای دفترچه با ظرافت در کنار هم قرار دهیم.

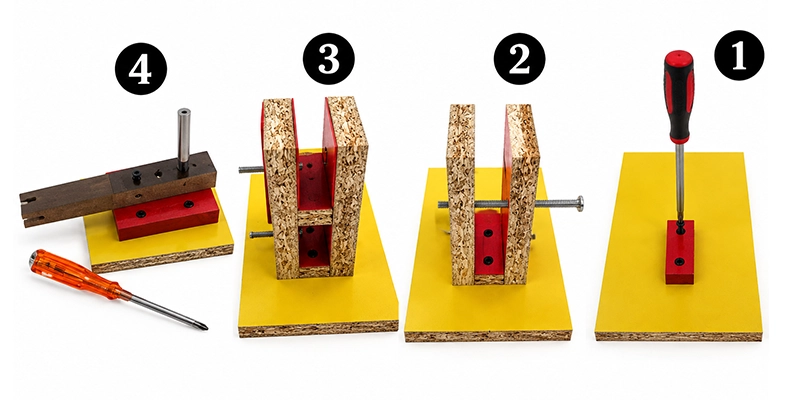

گام ۴: ساخت ستون اصلی جرثقیل طبق تصاویر ۱ تا ۴، ابتدا سازههای عمودی را روی پایه اصلی قرار داده و با پیچ یا میخهای مخصوص محکم کنید. دقت کنید که ستون باید کاملاً عمود و محکم باشد تا وزن بار را تحمل کند.

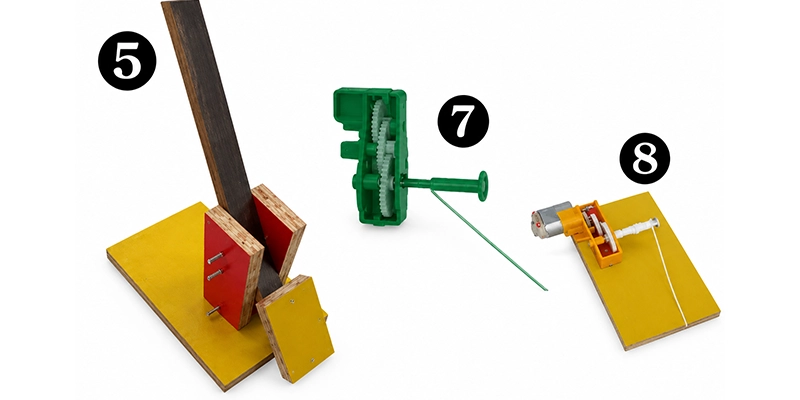

گام ۵: آمادهسازی موتور و بازوی حرکت موتور را در محل بازوی جرثقیل قرار داده و با کمی چسب در جای خود ثابت کنید. سپس سازه متحرک (قرقره یا میله) را روی زمین قرار داده و میله گیربکس را با چند ضربه نرم و دقیق به آن متصل کنید (تصاویر ۵، ۷ و ۸).
آزمایش و راهاندازی نهایی
دو عدد باتری قلمی سالم را در جاباتری قرار دهید.
- با فشردن کلید UP یا DOWN موتور در یک جهت چرخیده و بار را بالا میکشد؛ در این حالت LED به یک رنگ (مثلاً سبز) درمیآید.
ویدئو آموزش ساخت کیت جرثقیل اسباببازی
نکات کلیدی برای نتیجه بهتر
- روغن لحیم ممنوع: برای جلوگیری از اتصالی در برد ظریف کنترل، از روغن لحیم استفاده نکنید.
- اتصالات محکم: حتماً از چسب حرارتی برای فیکس کردن موتور در گیربکس استفاده کنید تا هنگام جابجایی بار، موتور لغزش نداشته باشد.
- بررسی جهت چرخش: اگر کلید UP بار را پایین برد، جای سیمهای موتور را روی برد با هم عوض کنید.
جمعبندی و خرید

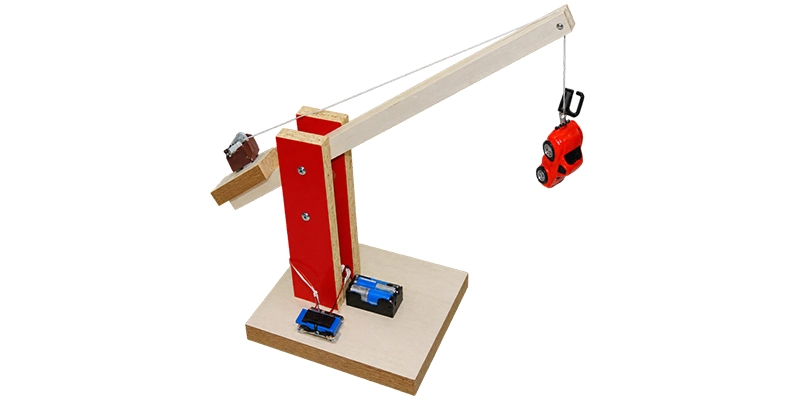

کیت جرثقیل اسباببازی بهنام کیت، فراتر از یک اسباببازی ساده، یک ابزار آموزشی قدرتمند برای درک مکانیک و رباتیک است.
