آموزش و معرفی و راهنمای جامع ساخت، مونتاژ، عیب‌یابی و کاربردهای ربات سه کاره دانش‌آموزی (کیت B.K 1163)


مقدمه: معرفی کیت ربات سه کاره دانش‌آموزی

کیت ربات سه کاره دانش‌آموزی (معروف به ربات ستاره بند با کد تجاری B.K 1163)، یک محصول آموزشی، علمی و کاربردی در حوزه الکترونیک و رباتیک است که برای اولین بار در ایران توسط واحد طراحی بهنام کیت طراحی، تولید و عرضه شده است. این کیت پیشرفته با بهره‌گیری از میکروکنترلر STM8 (ساخت شرکت ST/سامسونگ) و شاسی مکانیکی استاندارد، بستری فوق‌العاده برای فراگیری هوش رباتیک، قطعه‌شناسی و مهارت‌های مونتاژ الکترونیک فراهم می‌سازد.

این ربات هوشمند به ۵ برنامه کاربردی و عملیاتی مجهز بوده و دارای امکاناتی نظیر دو موتور گیربکس‌دار، سنسورهای نوری و مادون قرمز و نمایشگرهای LED وضعیت است. ساخت این کیت به دانش‌آموزان و علاقه‌مندان فرصت می‌دهد تا مفاهیم پایه لحیم‌کاری، قطعه‌شناسی و مکانیک ربات را به صورت کاملاً عملی فرا بگیرند.

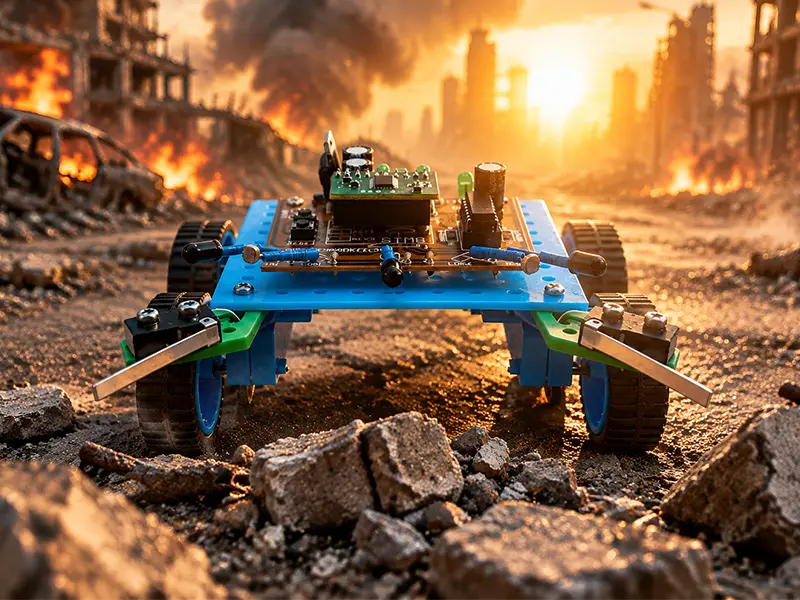

کیت ربات سه کاره دانش آموزی با 5 برنامه کاربردی
کیت ربات سه کاره دانش آموزی با 5 برنامه کاربردی

این ربات مناسب چه کسانی و چه کاربردهایی است؟

این کیت آموزشی عمدتاً برای طیف گسترده‌ای از علاقه‌مندان به دنیای فناوری و الکترونیک طراحی شده است:

  • دانش‌آموزان و هنرجویان: بستری عالی برای آشنایی عملی با مفاهیم کتاب‌های درسی، هوشمندسازی و مبانی رباتیک.
  • دانشجویان و پژوهشگران: ایده‌آل برای درک الگوریتم‌های پردازش سنسور، درایورهای موتور DC و نحوه عملکرد میکروکنترلرهای خانواده STM8.
  • علاقه‌مندان به الکترونیک و لحیم‌کاری: گزینه‌ای ممتاز برای تمرین اصول صحیح مونتاژ قطعات روی فیبر مدار چاپی (PCB)، سیم‌کشی مکانیکی و نقشه خوانی.

> [📷 تصویر ۳: استفاده دانش‌آموزان از کیت ربات سه کاره در مسابقات و کارگاه‌های آموزشی] پیشنهاد تصویر: تصویری جذاب از دانش‌آموزان در حال تست و راه‌اندازی ربات روی پیست یا مسیر مانع‌دار.

مهم‌ترین کاربردها:

  1. آموزش اصول الکترونیک و رباتیک: درک عملکرد خازن‌ها، مقاومت‌ها، سنسورهای نوری LDR، سنسورهای مادون قرمز IR و آی‌سی‌های درایور موتور.
  2. حل مسائل هوشمند و پردازش محیطی: واکنش مجزا یا ترکیبی ربات نسبت به موانع هم‌سطح، منابع نوری (مانند چراغ‌قوه) و شعله‌های آتش.
  3. امکان ارتقا به ربات آتشنشان: قابلیت اتصال ماژول رله، پمپ آب، منبع تغذیه مجزا و ماژول ریموت کنترل جهت اطفای حریق یا هدایت دستی.

> [📷 تصویر ۴: نمای فیبر مدار چاپی (PCB) کیت ربات سه کاره] پیشنهاد تصویر: تصویر باکیفیت از پشت و روی فیبر مدار چاپی خام که محل قرارگیری تمام قطعات را نشان می‌دهد.


مشخصات فنی و قطعه‌شناسی دقیق ربات

۱. مشخصات الکتریکی و تغذیه

  • ولتاژ کاری مدار: ۶ الی ۹ ولت مستقیم (DC) به وسیله باتری یا آداپتور.
  • منبع تغذیه پیشنهادی: ۴ عدد باتری قلمی ۱.۵ ولت (جا باتری ۶ ولت) یا آداپتور ۶ ولت.
  • جریان مصرفی در حرکت: حداکثر ۱ آمپر.
  • جریان مصرفی در حالت بیکاری: ۵۰ میلی‌آمپر.
  • حداکثر زمان روشن بودن مداوم: ۴۵ دقیقه در هر ساعت.

> [📷 تصویر ۵: ماژول میکروکنترلر STM8 و آی‌سی درایور موتور L293 به همراه سوکت] پیشنهاد تصویر: تصویری کلوزآپ از آی‌سی L293، سوکت ۱۶ پایه و ماژول STM8 به همراه پین‌هدر مادگی ۱۰ در ۲ مربوطه.


۲. لیست کامل قطعات الکترونیکی و مکانیکی

نام قطعهعلامت روی بردتعدادتوضیحات و نقش قطعه در مدار
میکروکنترلر STM8STM8۱ عددمغز متفکر ربات و پردازشگر مرکزی برنامه‌ها
آی‌سی درایور L293L293۱ عدددرایور موتور برای کنترل جهت و حرکت موتورها (دارای سوکت ۱۶ پایه)
رگولاتور ولتاژ 78057805۱ عددتثبیت ولتاژ ورودی روی ۵ ولت برای تغذیه میکروکنترلر
سنسور فتوسل (LDR)LDR1, LDR2۲ عددسنسور نوری برای تشخیص میزان نور محیط و تعقیب نور
گیرنده مادون قرمزIR1, IR2, IR3۳ عدددیودهای گیرنده مشکی رنگ جهت تشخیص مادون قرمز/شعله آتش
میکروسوئیچ برخوردKEY1, KEY2۲ عددکلیدهای مکانیکی جهت تشخیص فیزیکی برخورد با موانع
مقاومت ۸.۲ کیلواهمR1۵ عددمقاومت‌های R1 (کد رنگی: خاکستری، قرمز، قرمز)
مقاومت ۱۲۰ یا ۱۵۰ اهمR2۴ عددمقاومت‌های R2 محدودکننده جریان LEDها (کد رنگی: قهوه‌ای، قرمز، قهوه‌ای یا قهوه‌ای، سبز، قهوه‌ای)
خازن عدسی ۱۰۴ (100nF)C4 + موتورها۳ عددیک عدد روی برد اصلی و دو عدد سر موتورها جهت رفع نویز فرکانسی
خازن شیمیایی (الکترولیتی)C1, C2, C3۳ عددخازن‌های الکترولیتی قطب‌دار جهت تثبیت ولتاژ تغذیه
دیود یکسوساز 1N4007D۱ عدددیود محافظ برای جلوگیری از آسیب ناشی از ولتاژ معکوس
دیود نورانی (LED)L1, L2, L3, L4۴ عددنمایشگرهای رنگی وضعیت کاری و نمایش حالات ۵‌گانه ربات
کلیدهای فشاریMODE , RESET۲ عددکلید انتخاب برنامه (Mode) و کلید بازنشانی (Reset)
موتور گیربکس‌دار DCMotor1, Motor2۲ عددایجاد توان حرکتی چرخ‌های راست و چپ
سازه مکانیکی و شاسی۱ مجموعهاستیج پلاستیکی، چرخ‌ها، اسپیسرها و پیچ و مهره‌ها

> [📷 تصویر ۶: سنسورهای فتوسل (LDR) و گیرنده‌های مادون قرمز (IR) مشکی‌رنگ] پیشنهاد تصویر: نمای نزدیک از دو عدد سنسور فتوسل و سه عدد گیرنده مادون قرمز مشکی جهت مقایسه ظاهری آن‌ها.


جدول کد رنگی مقاومت‌های کیت

شناسه روی بردمقدار مقاومتتعدادکد رنگی حلقه‌ها (از چپ به راست)محل و نقش در مدار
R18.2KΩ (۸.۲ کیلواهم)۵ عددخاکستری – قرمز – قرمزقرارگیری در بخش سنسورهای نوری و مادون قرمز
R2120Ω (۱۲۰ اهم) یا 150Ω (۱۵۰ اهم)۴ عدد۱۲۰ اهم: قهوه‌ای – قرمز – قهوه‌ای
۱۵۰ اهم: قهوه‌ای – سبز – قهوه‌ای
قرارگیری در بخش LEDهای نمایشگر وضعیت

> [📷 تصویر ۷: جدول راهنمای کدهای رنگی مقاومت‌های ۸.۲ کیلواهم و ۱۲۰/۱۵۰ اهم] پیشنهاد تصویر: گرافیک آموزشی شیک از کدهای رنگی مقاومت R1 (خاکستری، قرمز، قرمز) و R2 (قهوه‌ای، قرمز، قهوه‌ای).


نکات بسیار مهم ایمنی و اصول لحیم‌کاری (پیش از شروع)

برای دستیابی به بهترین نتیجه و جلوگیری از آسیب دیدن قطعات، رعایت دستورالعمل‌های زیر الزامی است:

  1. ابزار مورد نیاز: هویه ۴۰ یا ۶۰ وات با نوک تیز، سیم لحیم ۶۰ درصد باکیفیت (ترجیحاً خارجی) و سیم‌چین تیز.
  2. هشدار بسیار مهم درباره روغن لحیم: از زدن روغن لحیم جداً خودداری فرمایند؛ زیرا روغن لحیم موجب کثیف شدن مدار، ایجاد اتصالی و عدم کارایی لازم کیت می‌شود. لازم به ذکر است بهنام کیت از تعمیر و عیب‌یابی کیت‌هایی که در آن‌ها اصول لحیم‌کاری رعایت نشده باشد معذور است!

> [📷 تصویر ۸: ابزار لازم شامل هویه ۴۰ وات، سیم لحیم ۶۰ درصد و سیم‌چین تیز] پیشنهاد تصویر: تصویری چیده شده از ابزارهای استاندارد لحیم‌کاری شامل هویه نوک‌تیز، سیم لحیم شفاف و سیم‌چین مینیاتوری.

  1. توصیه به افراد مبتدی: مونتاژ کیت نیازمند دقت بالا بوده و عجله در کار باعث خراب شدن کیت و اتلاف وقت و هزینه خواهد شد.
  2. جلوگیری از داغ شدن قطعات: هنگام لحیم‌کاری پایه قطعات حساس (مانند آی‌سی‌ها و سنسورها)، از داغ شدن بیش از حد پایه‌ها خودداری کنید زیرا باعث سوختن آن‌ها می‌شود.
  3. احتیاط در خم کردن پایه‌های سنسور فتوسل (LDR): هنگام نصب سنسور فتوسل دقت کنید که از خم کردن پایه از ته خودداری کنید زیرا ممکن است پایه از داخل قطع شود! همچنین بهتر است پایه‌های فتوسل را به وسیله روکش سیم‌های معمولی عایق‌کاری کنید تا از اتصال کوتاه پایه‌ها جلوگیری شود.

> [📷 تصویر ۹: هشدار تصویری عدم استفاده از روغن لحیم و نمایش لحیم‌کاری تمیز] پیشنهاد تصویر: مقایسه تصویری بین یک نقطه لحیم‌کاری کثیف و اتصالی‌دار (با روغن لحیم) و یک نقطه لحیم‌کاری مخروطی و درخشان استاندارد.


آموزش دقیق و گام به گام مونتاژ ربات

مرحله اول: مونتاژ قطعات الکترونیکی روی برد (PCB)

طبق دفترچه راهنمای کیت، قطعات را به ترتیب ارتفاع و حساسیت روی فیبر مدار چاپی لحیم کنید:

  1. نصب مقاومت‌ها: مقاومت‌های R1 (۸.۲ کیلواهم – ۵ عدد) و R2 (۱۲۰ یا ۱۵۰ اهم – ۴ عدد) را در محل‌های مشخص‌شده روی برد نصب کنید.
  2. نصب جامپرها (سیم رابط): با استفاده از اضافات پایه‌های مقاومت و خازن که قبلاً قطع کرده‌اید، جامپرهای مشخص‌شده با حرف J روی برد را اتصال داده و لحیم کنید (توجه کنید این سیم‌ها تا حد امکان کوتاه باشند).

> [📷 تصویر ۱۰: نحوه خم کاری، جاگذاری و لحیم‌کاری مقاومت‌ها و جامپرهای کوتاه J روی برد] پیشنهاد تصویر: تصویری گام‌به‌گام از جاگذاری اولین قطعات (مقاومت‌ها و جامپرهای ساخته‌شده از پایه اضافه قطعات) روی PCB.

  1. نصب خازن عدسی برد: خازن عدسی ۱۰۴ (C4) را روی برد لحیم کنید. خازن‌های عدسی قطب مثبت و منفی ندارند و نصب آن‌ها از هر طرف اشکالی ندارد.
  2. نصب دیود 1N4007: خط سفید دیود کاتد را دقیقاً مطابق با علامت خط سفید روی برد و حتماً به سمت رگولاتور 7805 قرار داده و لحیم کنید.

> [📷 تصویر ۱۱: جاگذاری و لحیم‌کاری دیود 1N4007 با توجه به خط سفید کاتد به سمت 7805] پیشنهاد تصویر: کلوزآپ دقیق از جهت قرارگیری دیود 1N4007 و تطبیق خط سفید آن با علامت چاپ‌شده روی برد.

  1. نصب خازن‌های شیمیایی: خازن‌های الکترولیتی (C1, C2, C3) قطب‌دار هستند؛ پایه بلندتر قطب مثبت و پایه کوتاه‌تر قطب منفی است. پایه کوتاه‌تر باید روی علامت منفی مشخص‌شده روی فیبر قرار گیرد.
  2. نصب دیودهای نورانی (LEDها): ۴ عدد LED را نصب کنید. پایه بلندتر (مثبت/آنود) در نیم‌دایره بی‌رنگ و پایه کوتاه‌تر (منفی/کاتد) در نیم‌دایره سفید رنگ جاگذاری می‌شود.

> [📷 تصویر ۱۲: جاگذاری خازن‌های الکترولیتی قطب‌دار و LEDها] پیشنهاد تصویر: تصویر راهنما از قطبیت خازن‌های الکترولیتی (پایه بلند مثبت، پایه کوتاه منفی) و جاگذاری LEDها در نیم‌دایره‌ها.

  1. نصب کلیدهای Mode و Reset: کلیدهای فشاری ۴ پایه مینیاتوری را در محل‌های مربوطه فشار داده و لحیم کنید.
  2. نصب سوکت آی‌سی L293 و پین‌هدر STM8: ابتدا سوکت ۱۶ پایه آی‌سی L293 را با توجه به فرورفتگی لبه آن روی برد لحیم کنید. پین‌هدر ۱۰ در ۲ مادگی را نیز در محل ماژول STM8 نصب نمایید.
  3. نصب رگولاتور ولتاژ 7805: رگولاتور 7805 را طوری قرار دهید که سمت نوشته‌دار آن به سمت کادر نوشته باتری (BAT) روی برد باشد.

> [📷 تصویر ۱۳: جاگذاری سوکت L293، پین‌هدر STM8، کلیدهای Mode/Reset و رگولاتور 7805] پیشنهاد تصویر: نمای کامل برد پس از مونتاژ تمامی قطعات الکترونیکی، سوکت‌ها و آی‌سی‌ها قبل از اتصال سنسورها.

  1. نصب سنسورهای نوری و مادون قرمز:
  2. دو عدد سنسور فتوسل (LDR1, LDR2) را نصب کنید.
  3. سه عدد دیود گیرنده مادون قرمز مشکی رنگ (IR1, IR2, IR3) را طوری نصب کنید که پایه کوتاه‌تر در نیم‌دایره سفید رنگ قرار گیرد. سنسورها را با پایه‌های بلند (به صورت ۹۰ درجه) نصب کنید.
  4. جاگذاری آی‌سی‌ها: آی‌سی L293 را با توجه به فرورفتگی روی سوکت فشار دهید. ماژول STM8 را نیز با توجه به کادر چاپ‌شده روی برد، روی سوکت مادگی جای‌گذاری کنید.

> [📷 تصویر ۱۴: نحوه عایق‌کاری پایه‌های فتوسل با روکش سیم و نصب سنسورهای IR] پیشنهاد تصویر: تصویری شفاف از نحوه عبور روکش سیم روی پایه‌های سنسور LDR و زاویه ایستادن ۹۰ درجه‌ای گیرنده‌های مشکی IR.


مرحله دوم: مونتاژ بدنه مکانیکی، موتورها و سیم‌کشی

  1. نصب چرخ‌ها به موتور گیربکس: برای نصب چرخ‌ها بهتر است ابتدا آن‌ها را روی زمین قرار داده و میله گیربکس را روی سوراخ چرخ بگذارید و با چند ضربه نرم به انتهای میله گیربکس، چرخ‌ها را متصل نمایید.
  2. نصب میکروسوئیچ‌ها: دو عدد میکروسوئیچ برخورد را به همراه سازه‌های پلاستیکی L-شکل به لبه جلویی بدنه پلاستیکی پیچ کنید.

> [📷 تصویر ۱۵: نحوه متصل کردن چرخ‌ها به میله خروجی گیربکس موتورهای DC] پیشنهاد تصویر: تصویر آموزشی جا زدن چرخ‌ها روی محور گیربکس و نحوه اعمال فشار نرم برای جا افتادن کامل چرخ.

  1. سیم‌کشی میکروسوئیچ‌ها: از پایه‌های COM و NO میکروسوئیچ‌ها (پایه NC خالی می‌ماند)، دو رشته سیم ۱۰ سانتی‌متری به نقاط KEY1 و KEY2 روی برد اصلی متصل کنید.
  2. سیم‌کشی و رفع نویز موتورها: به سر هر یک از موتورهای DC یک عدد خازن عدسی ۱۰۴ برای حذف نویز فرکانسی لحیم کنید. سیم‌های افشان موتور راست (Motor1) و چپ (Motor2) را وصل کنید.

> [📷 تصویر ۱۶: نصب میکروسوئیچ‌های برخورد به سازه‌های L‌شکل پلاستیکی جلوی بدنه] پیشنهاد تصویر: تصویری دقیق از پیچ شدن میکروسوئیچ‌ها به پایه L و قرارگیری اهرم‌های فلزی آن‌ها در جلوی شاسی ربات.

  1. نصب برد روی بدنه: برد اصلی الکترونیکی را با استفاده از اسپیسرهای پلاستیکی/برنجی و پیچ و مهره روی شاسی بدنه ثابت کنید.
  2. اتصال جا‌باتری: جا باتری ۶ ولت را آماده کرده، سیم قرمز (مثبت) را به +BATT و سیم مشکی (منفی) را به -BATT لحیم کنید.

> [📷 تصویر ۱۷: تثبیت برد الکترونیکی روی شاسی پلاستیکی با اسپیسر و اتصال جا‌باتری] پیشنهاد تصویر: نمای جانبی از مونتاژ نهایی شاسی، اسپیسرها، اتصال سیم‌های باتری و میکروسوئیچ‌ها به برد.


[محل قرارگیری ویدیو آموزشی ساخت و مونتاژ ربات سه کاره]

> 🎥 ویدیو آموزشی صفر تا صد ساخت و راه‌اندازی ربات سه کاره با میکروکنترلر STM: (در این بخش می‌توانید پلیر ویدیو آموزشی آپارات یا یوتیوب بهنام کیت مربوط به مونتاژ و ساخت ربات را جای‌گذاری نمایید).


آموزش ارتقا و اتصال ریموت کنترل به ربات

یکی از قابلیت‌های جذاب این ربات، امکان توسعه و افزودن ماژول ریموت کنترل بیسیم است تا بتوانید ربات را علاوه بر حالات هوشمند خودکار، به صورت دستی از راه دور هدایت کنید.

[محل قرارگیری ویدیو آموزشی وصل کردن ریموت به ربات]

> 📺 ویدیو آموزشی اختصاصی نحوه سیم‌کشی و متصل کردن ماژول ریموت کنترل به ربات سه کاره: (در این بخش می‌توانید پلیر ویدیو آموزشی آپارات یا یوتیوب مربوط به اتصال ریموت کنترل بیسیم و هدایت دستی ربات را جای‌گذاری نمایید).


نحوه راه‌اندازی و تشریح ۵ برنامه کاربردی ربات

پس از اتمام مراحل مونتاژ و کنترل نهایی اتصالات، تغذیه دستگاه را وصل کنید:

تست اولیه سلامت مدار

با وصل کردن ولتاژ، LED1 تا LED3 به نوبت روشن و خاموش می‌شوند. این رفتار نشان‌دهنده ورود صحیح ولتاژ، سلامت میکروکنترلر STM8 و آماده به کار بودن ربات است.

با فشار دادن کلید MODE، برنامه‌های ربات تغییر کرده و با زدن کلید RESET ربات متوقف/بازنشانی می‌شود:

> [📷 تصویر ۱۸: تست اولیه مدار و چشمک زدن نوبتی LED1 تا LED3 هنگام وصل تغذیه] پیشنهاد تصویر: تصویری پویا از ربات روشن‌شده که روشن شدن LEDهای نمایشگر وضعیت و عملکرد سنسورها را نشان می‌دهد.

[اتصال تغذیه] ──> چشمک زدن نوبتی LED1 تا LED3 (سلامت مدار)
       │
       ├──> فشردن کلید MODE (بار اول)  ──> حالت ۱: حل ماز ساده (مانع‌یاب)
       ├──> فشردن کلید MODE (بار دوم)  ──> حالت ۲: تعقیب نور (نوریاب)
       ├──> فشردن کلید MODE (بار سوم)  ──> حالت ۳: ترکیبی (نوریاب + مانع‌یاب)
       ├──> فشردن کلید MODE (بار چهارم) ──> حالت ۴: ترکیبی (آتشیاب + مانع‌یاب)
       └──> فشردن کلید MODE (بار پنجم)  ──> حالت ۵: آتشنشان / آتشیاب

  1. حالت ۱ (حل ماز ساده / مانع‌یاب): LED وسط چشمک زده و ربات به سمت جلو حرکت می‌کند. با برخورد میکروسوئیچ‌ها به مانع، ربات چرخیده و مسیر خود را تغییر می‌دهد.
  2. حالت ۲ (تعقیب نور / نوریاب): LED سمت راست چشمک می‌زند. ربات با سنسورهای فتوسل منبع نور (چراغ‌قوه) را شناسایی کرده و به سمت آن حرکت می‌کند.
  3. حالت ۳ (ترکیبی: تعقیب نور + مانع‌یاب): LED وسط و راست هم‌زمان چشمک می‌زنند. ربات نور را دنبال کرده و در صورت برخورد با موانع، تغییر مسیر می‌دهد.
  4. حالت ۴ (ترکیبی: آتشیاب + مانع‌یاب): LED سمت چپ و وسط هم‌زمان چشمک می‌زنند. ربات شعله آتش را شناسایی کرده و هم‌زمان از برخورد با موانع جلوگیری می‌کند.
  5. حالت ۵ (آتشنشان / آتشیاب): LED سمت چپ (LED4) چشمک می‌زند. ربات با ۳ سنسور مادون قرمز آتش را ردگیری می‌کند. در این حالت امکان اتصال ماژول رله و پمپ آب وجود دارد تا ربات در فاصله مشخص از آتش متوقف شده و عملیات اطفای حریق را انجام دهد.

راهنمای عیب‌یابی و پشتیبانی فنی

چنانچه ربات پس از وصل ولتاژ کار نکرد، مراحل زیر را چک کنید:

  • بررسی لحیم‌کاری‌ها: مطمئن شوید که لحیم‌ها درست، شفاف و بدون اتصالی بین دو پایه نزدیک باشند. لحیم‌های سرد یا سست را مجدداً داغ کنید.
  • کنترل جهت قطعات قطب‌دار: جهت نصب خازن‌های شیمیایی، LEDها، دیودهای گیرنده مادون قرمز و دیود 1N4007 را مجدداً چک کنید.
  • کنترل پایه آی‌سی‌ها: پایه آی‌سی L293 و پین‌های ماژول STM8 را بررسی کنید تا قطعی یا کج‌شدگی پایه وجود نداشته باشد.
  • تغذیه و باتری: بررسی کنید باتری‌ها دارای ولتاژ و جریان کافی (حداقل ۶ ولت، ۱ آمپر) باشند.

> [📷 تصویر ۱۹: نمای واضح از پشت PCB برای بررسی کیفیت نقاط لحیم‌کاری و عدم وجود اتصالی] پیشنهاد تصویر: تصویر فوق‌العاده واضح و باکیفیت از پشت فیبر مدار چاپی لحیم‌شده جهت الگوبرداری کاربران در تست اتصالی‌ها.

خدمات پس از فروش و پشتیبانی بهنام کیت:

در صورت عدم رفع مشکل، می‌توانید تصویر واضح از پشت و روی برد تهیه کرده و به شماره 09032254090 در پیام‌رسان‌ها ارسال نمایید یا با شماره تلفن‌های 05132254090 و 05132252273 تماس بگیرید تا کارشناسان بهنام کیت شما را راهنمایی کنند. آدرس فروشگاه مرکزی: مشهد، خیابان سعدی، پاساژ مهتاب، طبقه منفی یک، فروشگاه بهنام کیت.


جمع‌بندی و راهنمای خرید کیت ربات سه کاره

کیت ربات سه کاره دانش‌آموزی با قابلیت‌های بی‌نظیر، ۵ برنامه عملیاتی، فیبر مدار چاپی باکیفیت و راهنمای کامل، بهترین انتخاب برای پروژه‌های دانش‌آموزی، مسابقات رباتیک و کارگاه‌های آموزشی است.
